من خلال ثقب PCB تصميم الجمعية المرجعية

البصمة من خلال ثقب ليست جاهزة للافراج ببساطة لأن دبوس الاسمي يناسب الحفر الاسمي. تلفيق يغير ميزة حفر في حفرة مطلية الانتهاء، يؤدي عنصر لها التحمل الأبعاد، ويضيف التجمع الإدراج و معوقات الوصول إلى اللحام, و المنتج النهائي يضيف الأحمال الميكانيكية و متطلبات القبول. مراجعة تلك الواجهات معا قبل التخطيط والأدوات و يتم تجميد حزمة الشراء.

تنشر PCBArise مشروعًا محددًا خدمة التجميع من خلال ثقب باستخدام الموجة ، طرق اليد التي تسيطر عليها انتقائية أو حيث يدعمها التصميم الصادر. يتم تأكيد العملية الفعلية ، والحد من أدلة و من بيانات التصنيع ، مثقاب NC ، BOM ، رسومات المكونات ، رسومات التجميع و المتفق عليها خطة القبول. وبالتالي يتجنب هذا الدليل الثقب العالمي ، التباعد ، درجة الحرارة أو أرقام حشو اللحام.

ما الذي يجعل من خلال ثقب تصميم الجمعية جاهزة؟

جاهز للتجميع THT يجيب التصميم على أربعة أسئلة مع أدلة خاضعة للرقابة. أولاً ، هل يمكن لهندسة الرصاص القصوى أن تدخل الحد الأدنى من حالة الفتحة النهائية دون قوة غير خاضعة للرقابة؟ ثانيا ، هل منصات ، والطلاء ، والدعم و حفاظات تحمل التجمع و تحميل المنتج؟ ثالثا ، هل يمكن لعملية اللحام المختارة reach و تسخين المفصل دون تعريض الأجزاء غير المتوافقة؟ رابعا ، هل يمكن التفتيش المتفق عليه و خطة اختبار تحقق من شرط الإفراج عنها?

تنتمي هذه الأسئلة إلى وثائق مصدر مختلفة. تمتلك الشركة المصنعة للمكون هندسة الرصاص و حزمة التعرض التوجيه. ال PCB رسم الرسم و المفترى تحديد الثقوب الانتهاء، والطلاء و بناء المجلس. الرسم التجمع و الشركة المصنعة تعريف الإدراج والدعم و وصول لحام. يحدد مالك المنتج الطبقة ، ومعايير القبول ، والاختبار و سلطة التغيير.

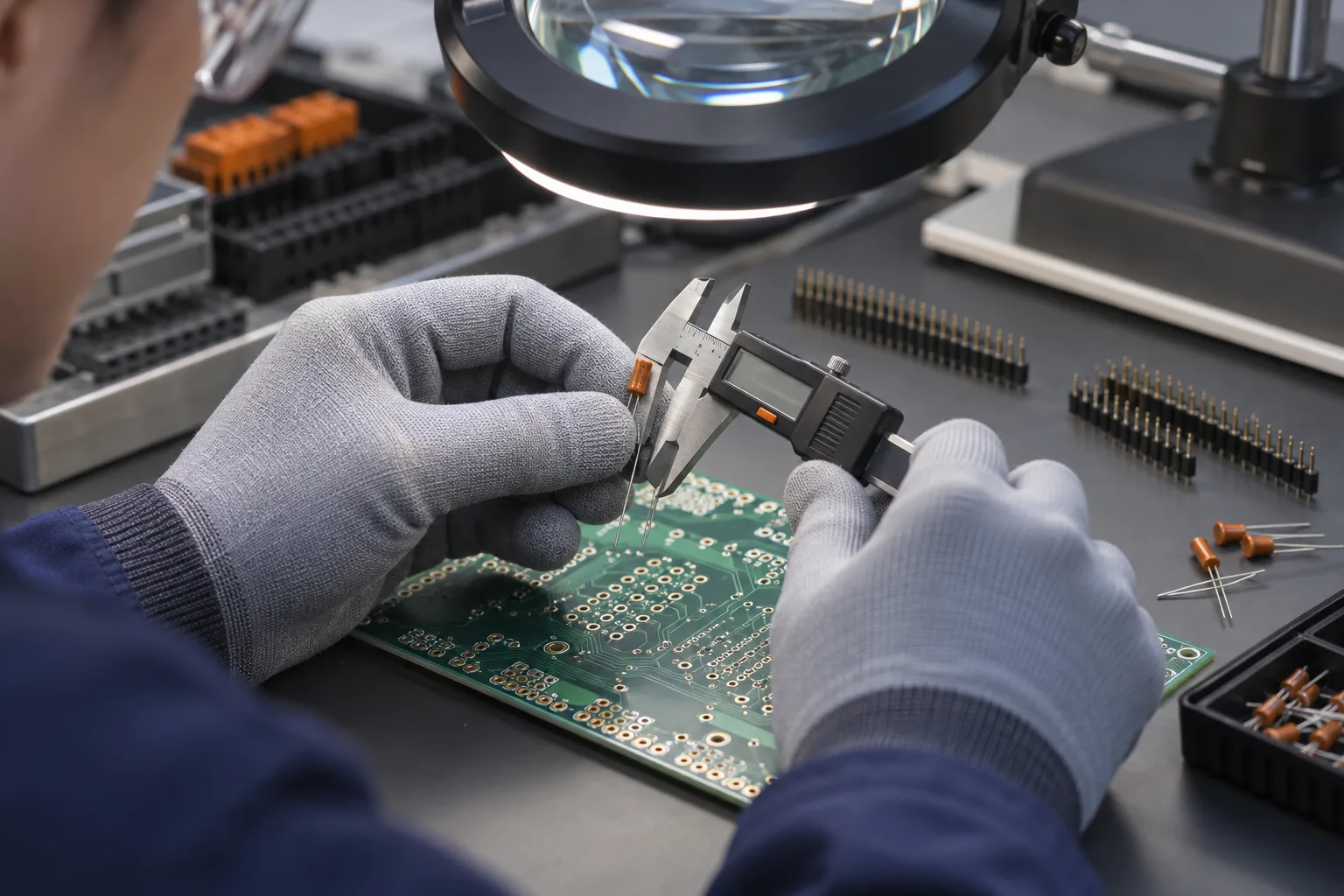

بناء البصمة من مكون و الانتهاء من حفرة البيانات

تبدأ مع المغلف الرصاص، وليس البعد نموذجي واحد

استخدام الرسم الصانع الحالي للجزء أمر بالضبط. التقاط أقصى عرض الرصاص ، القطر أو قطري حسب الاقتضاء، الرصاص شكل التسامح، الملعب، الكتف أو هندسة المواجهة و أي إدراج أو متطلبات الجلوس. مربع أو لا يمكن تقييم الرصاص المستطيل من بعد جانب واحد فقط. إذا كان موصل أو يستخدم المحطة الطرفية متوافقة، اضغط صالح أو الدبابيس المحتفظ بها ميكانيكيا ، تعامل مع إرشادات التطبيق الخاصة بها كمدخل تصميم منفصل بدلاً من افتراض قاعدة دبوس ملحوم.

تمييز حجم الحفر من ثقب مطلي الانتهاء

يجب أن ينقل جدول الحفر الميزة النهائية المطلوبة و التسامح في شكل المفترى يمكن تنفيذ. تصفيح و بدل التصنيع يعني حجم أداة الحفر و حجم الثقب النهائي غير قابل للتبديل. تأكيد نطاق الثقب النهائي المقترح ، الحلقة الحلقية ، التصاريح الداخلية و التسجيل مقابل بناء المجلس المحدد و قدرة المورد. أ مراجعة DFM يجب أن تطفو على السطح أي خلاف قبل أن يتم الافراج عن تلفيق.

جعل الاتجاه و حالة متغير لا لبس فيها

دبوس دبوس 1, قطبية ، اتجاه مفتاح ، جانب الإدراج و يجب أن توافق الدولة المجهزة / DNP عبر BOM, بيانات centroid حيث تستخدم و رسم التجميع. يمكن للشاشة الحريرية أن تساعد المشغل ، لكنها ليست السلطة الوحيدة. للموصلات المماثلة أو المتغيرات ، واستخدام هوية جزء تسيطر عليها و التسمية المرجعية واضحة بحيث استبدال معقول بصريا لا يمكن أن تدخل بصمت البناء.

مراجعة الأحمال الميكانيكية قبل أن يصبح مفصل اللحام لاعبا اساسيا

يمكن أن يكون الاحتفاظ عبر الثقب مفيدًا للموصلات والمرحلات والمحولات والكتل الطرفية و أجزاء أخرى من الرصاص ، ولكن لا ينبغي أن يحمل مفصل اللحام تلقائيًا كل إدخال ، كابل ، صدمة أو تحميل الضميمة. تحديد الاتجاه و تردد أحمال الخدمة. دعم مجلس المراجعة ، تركيب الأجهزة ، تحديد موقع الميزات ، تشكيل الرصاص ، مواجهات المكون و التخليص الضميمة حيث تنطبق.

طويل القامة أو أجزاء عالية الكتلة يمكن أن تخلق التعامل ، والاهتزاز و مخاوف المجلس سلالة. تأكيد ما إذا كان لاصقة، المشبك، قفل، شكلت الرصاص أو مطلوب طريقة الاحتفاظ الأخرى من قبل تصميم المنتج صدر. تحديد keepouts للأدوات والتركيبات و إعادة صياغة الوصول. إذا كان يجب أن يتزاوج الموصل بعد تركيب العلبة ، تحقق من كومة التسامح و الوصول إلى الخدمة مع النموذج الميكانيكي - ليس فقط مع العارية PCB عرض.

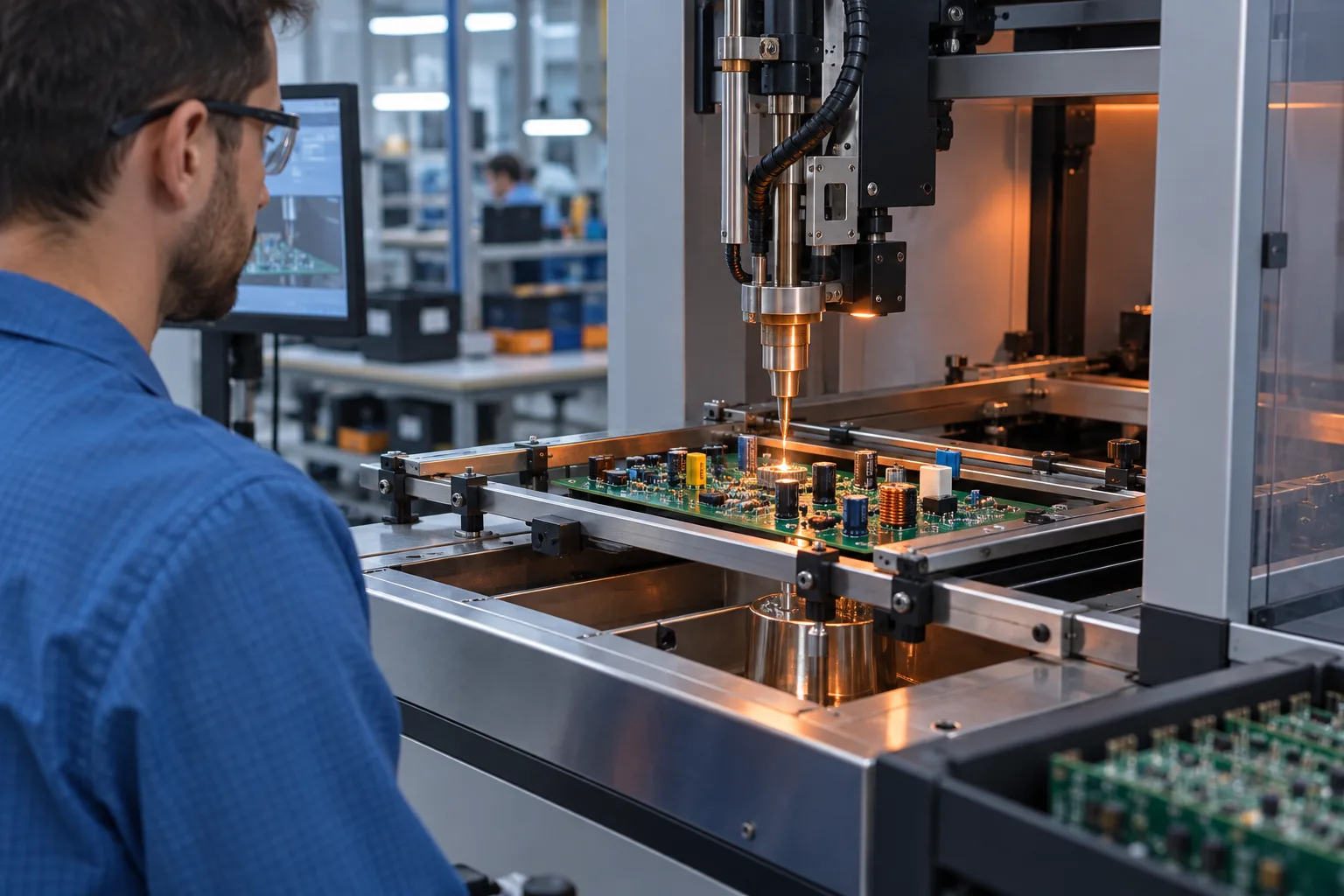

تصميم لمسار لحام المحدد

موجة ، انتقائية ، دبوس في لصق و اليد التي تسيطر عليها لحام فرض وصول مختلفة، اخفاء، الأدوات و الظروف الحرارية. لا تختار الفرع من عدد المكونات وحده. مراجعة السكان من جانب اللحام ، اتجاه المكون ، البليت أو وصول فوهة ، المجاورة SMT حزم ، دعم المجلس ، كتلة النحاس ، استراتيجية الإغاثة الحرارية ، حدود التعرض للمكونات و التكرار المطلوب لمرحلة البناء المخطط لها.

يقوم موردو المكونات بنشر توصيات لحام خاصة بالحزمة لأن التعرض المسموح به ليس عالميًا. تحتفظ Texas Instruments بملاحظات تطبيق الحزمة ، و ملاحظة Melexis THT هي مثال واحد على توجيه عائلة الجهاز. تحقق من البيانات الحالية للحصول على MPN و الفعلي لا تنقل ملف تعريف من حزمة غير ذات صلة.

صنعة منفصلة ، دليل مخفي و وظيفة المنتج

يمكن للتفتيش المرئي والمشترك تقييم الميزات التي يمكن ملاحظتها فعليًا بموجب خطة القبول المعمول بها. لا يثبت وجود حالة برميل داخلية غير مرئية ، ولا يثبت أن التجميع المكتمل يؤدي كل وظيفة مطلوبة. الأشعة السينية أو قد يتم تحديد الأقسام للأسئلة المخفية المحددة ، في حين ICT, مسبار الطيران أو عناوين اختبار وظيفية محددة الكهربائية أو أسئلة سلوكية.

IPC يصف J-STD-001J المواد والعملية و متطلبات القبول للجمعيات الملحومة و تعيين مسؤولية المستخدم لتحديد فئة المنتج. IPC-A-610J يوفر سياق قبول ما بعد التجميع و يستخدم عادة معها. التنقيح المطبق ، الفئة ، الرسومات و يجب تحديد العقد للمشروع ؛ ذكر معيار لا يخلق امتثالًا عالميًا أو خطة اختبار كاملة.

استخدم ال اختبار التجميع PCB الطريق لتحديد الأدلة الفعلية. اسم نطاق وحدة الكثير أو ، الميزات المخفية المرئية أو ، ظروف الطاقة ، الحدود ، السجلات المحتفظ بها سلطة فشل و. الأوسع صفحة مراقبة الجودة يفسر لماذا يتم اختيار طرق التفتيش حسب المخاطر بدلا من تطبيقها كحزمة بطانية واحدة.

من خلال ثقب تصميم الافراج عن تدفق

يجب أن يختبر البناء التجريبي القرارات التي لا تزال غير مؤكدة بعد مراجعة الوثائق. تسجيل الإدراج أو مشاكل الجلوس ، ودعم قضايا الوصول و ، وملاحظات عملية اللحام ، ونتائج الفحص و اختبار التصرف ضد المراجعة الدقيقة. يصبح الطيار الناجح دليلًا فقط على شروط التكوين و التي تم تقييمها ؛ لا يأذن بالتناوب الصامت أو تغييرات التصميم اللاحقة.

للطباعة من خلال ثقب PCB قائمة مراجعة التجميع

مكون و البصمة

• يتم التحكم في الشركة المصنعة بالضبط و كاملة MPN لكل عنصر THT المجهزة.
• يتم فحص الحد الأقصى لهندسة الرصاص و التسامح ضد الحد الأدنى من حالة ثقب الانتهاء.
• الحفر ، والطلاء ، وخاتم حلقي ، والتخليص الداخلي و يتم تأكيد بناء لوحة مع تلفيق.
• دبوس 1 ، قطبية ، جانب الإدراج ، حالة و DNP البديل تتفق عبر الملفات التي تم إصدارها.

الميكانيكية و عملية الوصول

• موصل، كابل، صدمة، الاهتزاز و الأحمال الضميمة لديها مسار دعم محدد.
• وافقت الأجزاء الثقيلة الطويلة أو على الاحتفاظ بها ، ومواجهة متطلبات الصيانة و عند الحاجة.
• الموجة، انتقائية، دبوس في لصق أو يتم تحديد فرع اليد التي تسيطر عليها من الوصول الفعلي و حدود المكون.
• البليت، فوهة، أداة، إعادة صياغة و التفتيش الوصول قابلة للمراجعة من حزمة صدر.
• يتم تضمين كتلة النحاس و استراتيجية الحرارية في تطوير العملية.

دليل و التحكم في التغيير

• فئة صنعة قابلة للتطبيق ، يتم تحديد معايير مراجعة و من قبل صاحب المشروع.
• يتم تعيين الأسئلة الوظيفية المرئية والمخفية والكهربائية و إلى الأدلة المناسبة.
• □ النتائج التجريبية ، والتخلص من الفشل و السجلات المحتفظ بها مرتبطة بمراجعة البناء.
• الرصاص، بصمة، المواد، الطريق، لاعبا اساسيا، اختبار أو قبول التغييرات يؤدي إعادة التحقق من صحة.

استخدم Print / Save كملف PDF لحمل هذه القائمة المرجعية إلى اجتماع إصدار التصميم. إنها مساعدة تخطيط ؛ الرسومات الصادرة ، بيانات المكون ، خطة القبول المعتمدة و تظل مسيطرة.

إعداد حزمة THT للمراجعة الهندسية

إرسال بيانات التصنيع ، الحفر NC ، التراص ، BOM ، رسم التجميع ، رسومات المكونات ، الكمية ، مرحلة البناء و الفحص المطلوب أو دليل الاختبار. يمكن بعد ذلك مراجعة PCBArise لمشروع محدد طريق التجميع PCB دون التخمين حفرة ، ودعم نية عملية أو. استخدام صفحة استعراض المشروع عندما تكون الحزمة الخاضعة للرقابة جاهزة.
