خريطة القرار
من شرط إلى الإفراج تسيطر عليها.
حل المشروع بهذا الترتيب حتى لا يضطر المورد إلى استنتاج النطاق من الملفات غير المتصلة.
ابدأ بالفرق بين PCB و PCBA.
A PCB هو لوح ملفق العارية: صفح ، ميزات النحاس ، الثقوب ، قناع اللحام ، أسطورة و الانتهاء من السطح. A PCBA هو أن المجلس بعد وضع المكونات ، ملحومة و تفتيشها. الفرق يغير الملفات ، افتراضات الاقتباس ، أدلة قبول السائقين و.
إذا كان النظام هو لوحات تجميعها، تعريف كلا تلفيق و متطلبات التجميع. لا يثبت اللوحة العارية الصحيحة عدد السكان المكون ، البرمجة أو وظيفة المنتج ، في حين أن فحص التجميع لا يمكن أن يعوض عن التراص غير الصحيح أو البصمة.
بيانات التصنيع
Gerber أو ODB++ ، رسم التصنيع ، التراص ، المواد ، الانتهاء من متطلبات الاختبار الكهربائي و.
بيانات التجميع
BOM ، بيانات CPL / centroid ، رسم التجميع ، المتغيرات المعتمدة ، متطلبات اختبار البرمجة و.
أدلة النظام
واجهات الضميمة ، كابل أو مربع بناء التعليمات ، الإجراء الوظيفي ، يحد من تكوين شحنة و.
بناء واحد حزمة الاقتباس التي تسيطر عليها مراجعة.
أسرع طريق لاقتباس يمكن الدفاع عنه ليس أصغر تحميل. إنها حزمة واحدة توافق فيها متطلبات مراجعة التصميم والكميات وهوية المكون و. قم بتضمين README قصيرة تسرد المراجعة الصادرة و أي قرارات مفتوحة.
حزمة اقتباس PCBA
الحد الأدنى من مدخلات العمل و السؤال يغلق كل واحد.
| بيانات التصنيع | Gerber أو ODB++ ، ملفات الحفر ، رسم تلفيق و يحدد خط الأساس العاري. |
|---|---|
| BOM | رقم جزء الشركة المصنعة ، الكمية ، التسمية المرجعية ، الحزمة ، حالة عدم تناسب و المعتمدة. |
| CPL / سنترويد | التسمية المرجعية ، موقف X / Y ، دوران ، الجانب و مجلس المنشأ لبرمجة التنسيب. |
| رسم الجمعية | قطبية ، اتجاه ، ملاحظات عملية خاصة ، أجهزة ، عناصر غير مناسبة مراجعة و. |
| حزمة اختبار | الإجراء ، التركيبات ، البرامج ، الحدود ، نقاط الاختبار ، عينة تغطية أو 100% ، السجلات المطلوبة و. |
| النطاق التجاري | كمية الطلب ، التنبؤ ، مسؤولية المصادر ، التاريخ المستهدف ، متطلبات التعبئة والتغليف و الشحن. |
تطابق SMT ، من خلال ثقب و التكنولوجيا المختلطة لمجموعة المكونات.
SMT يدعم كثيفة، التلقائي وضع و إنحسر. من خلال حفرة يدعم أجزاء الرصاص التي تتطلب الاحتفاظ الميكانيكية، والتعامل مع السلطة أو حزمة غير متوفرة في SMT. لوحات التكنولوجيا المختلطة تحتاج إلى تسلسل محدد لأن لحام في وقت لاحق، والتنظيف، والتفتيش و إعادة صياغة يمكن أن تؤثر على العمليات السابقة.

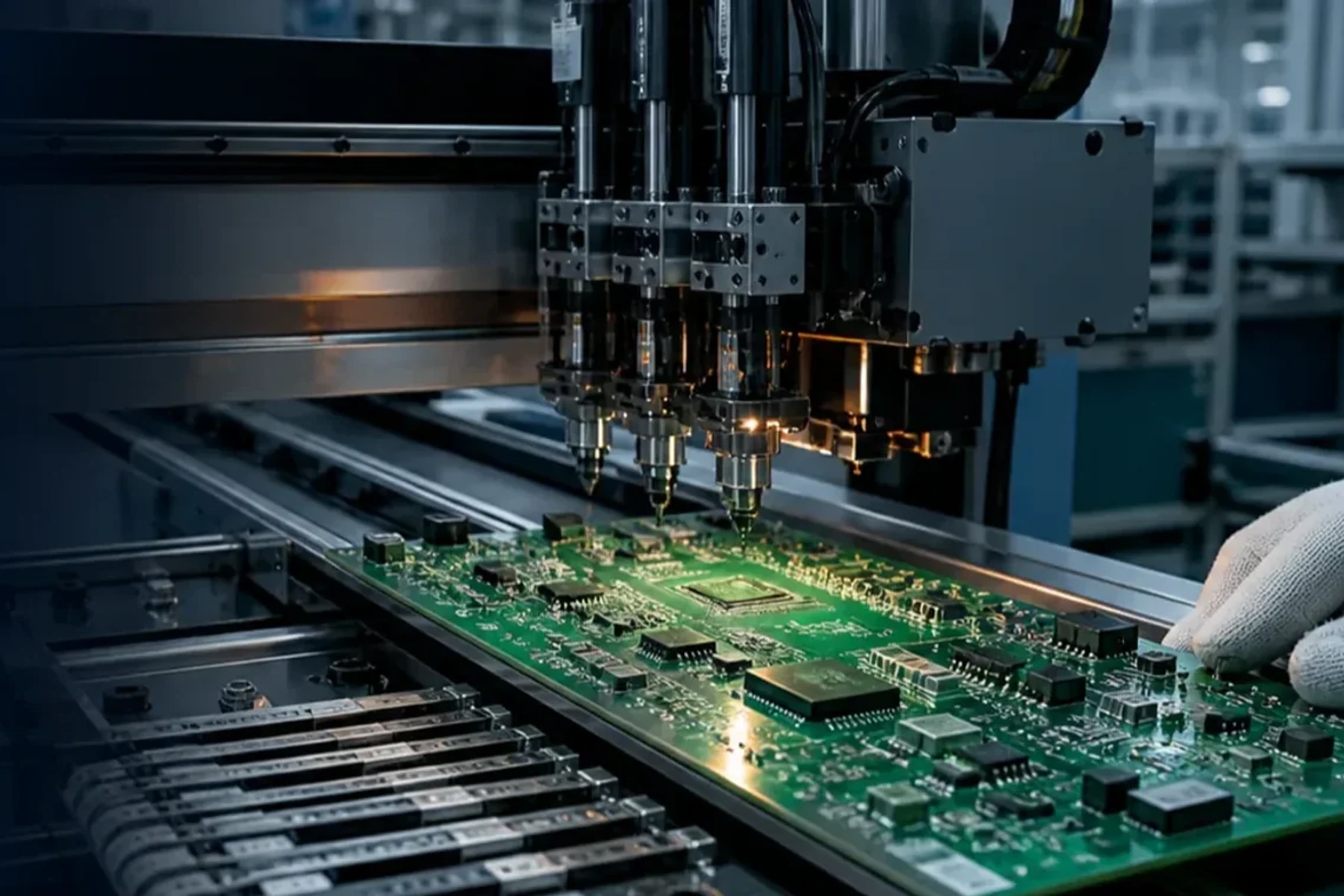

طباعة مكان انسياب
استعراض الاستنسل ، لصق ، معالجة الحزمة ، بيانات التنسيب ، الكتلة الحرارية و التفتيش المرئي.
إدراج لحام تقليم
اختيار موجة، انتقائية أو اليد التي تسيطر عليها لحام من تخطيط المجلس، والتخليصات و حساسية المكون.
المفاصل المخفية
ربط نمط الأرض ، عن طريق العلاج ، الاستنسل ، الملف الشخصي تغطية الأشعة السينية و لمعايير القبول المحددة.
اختيار تسليم مفتاح، أرسلت أو جزئية-تسليم مفتاح مصادر عمدا.
نموذج المصادر يعين المسؤولية. لا يزيلها. يضع تسليم مفتاح تنسيق المشتريات و مع المجمع. يضع المرسل إمدادات المكون مع العميل. Partial-تسليم مفتاح يقسم BOM. في كل نموذج ، هوية الجزء المعتمدة ، البدائل ، المواد الزائدة ، النقص ، التتبع و قواعد موافقة العملاء يجب أن تكون صريحة
مقارنة نموذج المصادر
استخدام النموذج الذي يجعل الملكية و حدود الموافقة أسهل للسيطرة.
| تسليم مفتاح | مصادر المورد وافق BOM و إحداثيات المواد مع تلفيق وتجميع و اختبار متفق عليه. |
|---|---|
| موقعة | مكونات لوازم العملاء. يجب الاتفاق على قواعد النقص في الاستقبال والعد والحالة ومعالجة الرطوبة و. |
| جزئي تسليم مفتاح | إمدادات العملاء المحددة مقيدة أجزاء مبرمجة أو؛ مصادر المورد الخطوط المعتمدة المتبقية. |
| المناوبون | يجب ألا يكون الاستبدال تلقائيًا. سجل الجزء المقترح ، التأثير الفني و يتطلب الموافقة. |
نموذج التعلم منفصلة من الافراج عن الإنتاج.
النموذج الأولي يبني تعرض البصمة ، التوجه ، قابلية التصنيع و أسئلة الاختبار. NPI أو يجب أن تغلق المباني التجريبية تلك النتائج تحت مراجعة مستقرة. ثم يحتاج حجم الإنتاج إلى استمرارية المواد ، وضوابط عملية قابلة للتكرار ، وإخطار التغيير و السجلات المطلوبة لكل لوت.
تعلم
جعل الافتراضات المفتوحة مرئية و التقاط الانحرافات، والعمليات اليدوية و ردود فعل التصميم.
استقري
التحقق من صحة البيانات الصادرة ، تعليمات العمل ، أدلة العملية ، تغطية الاختبار و التعبئة والتغليف.
كرر
التحكم في المراجعات المعتمدة ، المناوبين ، التتبع ، السعة ، أخذ العينات و الموافقة على التغيير.
حدد التفتيش و اختبار بواسطة وضع الفشل.
لا توجد طريقة واحدة تثبت التجميع الكامل. SPI يقيّم ترسيب اللحيم والمعجون; AOI يقيّم الموضع المرئي و ميزات لحام؛ الأشعة السينية يفحص المفاصل المخفية; ICT أو مسبار الطيران يقيم الشبكات الكهربائية. تمارين اختبار وظيفية محددة سلوك المنتج. يجب أن تتبع التغطية هندسة الحزمة ، والوصول إلى الاختبار ، والمخاطر و معايير القبول.
التفتيش و أدوار الاختبار
تحديد ما يتوقع أن تكتشفه كل طريقة قبل طلب الأدلة.
| SPI | لصق حجم، مساحة، ارتفاع و محاذاة الطباعة قبل التنسيب. |
|---|---|
| AOI | وجود عنصر مرئي ، قطبية ، محاذاة و ظروف ميزة لحام. |
| الأشعة السينية / أكسي | ظروف مشتركة مخفية ، جسر ، يفتح ، يفرغ الميزات الداخلية أو ضمن الخطة المعتمدة. |
| ICT / مسبار الطيران | شبكة الاتصال و فحص كهربائي على مستوى المكونات حيث يدعمها الوصول إلى التصميم. |
| اختبار وظيفي | وظائف المنتج بموجب إجراء معتمد ، تركيبات ، برامج ، يحد من تكوين و. |
علاج البرمجة، طلاء و مربع بناء العمليات التي تسيطر عليها.
غالبًا ما تقدم العمليات الثانوية المراجعة الأخيرة ، والتعامل مع مخاطر القبول و. البرامج الثابتة تحتاج إلى ثنائي معتمد ، وهوية الإصدار و طريقة التحقق. طلاء شكلي يحتاج إلى اخفاء ، مواد و معايير العلاج. يحتاج بناء الصندوق إلى رسومات ميكانيكية وخرائط كابلات وعزم الدوران أو تعليمات التسمية و حدود اختبار المنتج النهائي.
- تحديد ملف البرامج الثابتة ، checksum أو الإصدار ، الجهاز المستهدف مرحلة البرمجة و.
- تحديد طلاء حفاظات، سمك أو معايير التغطية، علاج و التفتيش.
- قائمة الأجهزة والكابلات والتسميات والتنقيحات الضميمة و نقاط القبول الميكانيكية.
- الدولة ما إذا كان الاختبار النهائي يغطي فقط PCBA أو المنتج تجميعها.
تكلفة التحكم و المهلة من خلال قرارات كاملة.
تتشكل تكلفة PCBA من خلال التعقيد العاري ، سعر المكون توافر و ، عدد المواضع ، مخاطر الحزمة ، الإعداد ، الفحص ، الاختبار ، العمليات الثانوية ، نمط ترتيب و. يمكن أن يهيمن على وقت الرصاص مكون مقيد واحد أو سؤال هندسي لم يتم حله.
- تجميد مراجعة الإنتاج و تحديد المتغيرات المقبولة قبل الشراء.
- أدوات منفصلة لمرة واحدة ، برمجة أو رسوم لاعبا اساسيا من تكلفة الوحدة المتكررة.
- اسأل عن المواد التي تتحكم الموافقات أو في الجدول المحدد.
- مقارنة الأسعار على افتراضات الأدلة و، وليس سعر الوحدة وحدها.
المخاطر المشتركة لإغلاق قبل الإنتاج.
استخدم هذه كمطالب مراجعة. لا يزال القرار الخاص بالمشروع يتبع التصميم الذي تم إصداره ، وبناء متطلبات قبول مسار و.
- BOM، Gerber، CPL و رسم الجمعية تحديد تنقيحات مختلفة.
- يتم شراء مكون بديل دون موافقة العميل المتفق عليها.
- يتم تفسير دوران لوحة Centroid تناوب أو الأصل بشكل مختلف من قبل تصميم الجمعية و.
- مطلوب التفتيش المخفية المشتركة دون تغطية محددة معايير القبول أو.
- يتم تنفيذ انحرافات النموذج الأولي في إنتاج الحجم دون إغلاق رسمي.
- يتم اكتشاف البرمجة والتركيبات والعلامات أو التعبئة والتغليف بعد الالتزام المادي.
