Kurz gesagt
ICT verwendet eine dedizierte Vorrichtung, um zugängliche Netze zu überprüfen und Komponenten effizient auf einem stabilen PCBA. Fliegende Sonde bewegt programmierte Sonden über Testpunkte und ist flexibel für Prototypen oder Ändern von Designs. Funktionstests befähigen das Board, spezifiziertes Verhalten zu überprüfen und Schnittstellen. Verwenden Sie die Methoden zusammen, wenn das Produkt sowohl strukturelle Fehlersuche benötigt und Betriebsprüfungen.
ICT, Flugsonde und Funktionstest beantworten unterschiedliche Fragen zu einem zusammengesetzten PCB. Die ersten beiden Sonden zugänglichen elektrischen Punkte, um ausgewählte Montagefehler zu finden; Funktionstest läuft das Board und überprüft sein beabsichtigtes Verhalten. Vergleichen Sie ihre Zugriffsbedürfnisse, Fixierungsaufwand und Abdeckung vor der Auswahl einer Testroute für Ihre Bauphase.
Diese Unterscheidung ist wichtig, weil eine bevölkerte PCBA Testplan unterscheidet sich von einem unbevölkerten Board Continuity Test. IPC-9252B elektrische Prüfung für unbevölkerte Leiterplatten adressiert; es definiert keine vollständige PCBA Annahmeplan. Für ein zusammengebautes Produkt, verbinden Sie die Methode mit dem freigegebenen Entwurf, verfügbarer Zugang, Baustufe und die für die Akzeptanz erforderlichen spezifischen Aufzeichnungen.
Was macht jeder PCBA Prüfmethode überprüfen?
Bevor Sie Geräte auswählen, schreiben Sie die Frage nach dem Release in beobachtbare Begriffe. Beispiele sind: oder Shorts auf zugänglichen Netzen, überprüft ausgewählte Komponentenwerte oder Orientierungen, bestätigen, dass eine Power Rail sicher startet, eine Kommunikationsschnittstelle ausüben, oder eine projektdefinierte Ausgabe unter einer angegebenen Last aufzeichnen. Jede Frage benötigt einen Besitzer, Setup, Limit und Fehlverfügbarkeit.
PCBArise Veröffentlichungen PCB Montageprüfung als projektspezifische Fähigkeit. Das bedeutet nicht ICT, fliegende Sonde oder Funktionstest ist standardmäßig enthalten. Das Angebot und genehmigte Testplan muss die Methode, Zugriff, Eingaben, Grenzen, Einheit oder Losumfang und Beweis für den eigentlichen Bau erforderlich identifizieren.
Abbildung: Elektronachweise gegen definierten Zugang geplant und Akzeptanzfragen; dies ist kein PCBArise Fabrik oder Kunden-Test-Rekord.
ICT: schnelle Kontrollen durch eine dedizierte Vorrichtung
ICT verwendet eine brettspezifische Vorrichtung, Testprogramm und zugängliche Testpunkte, um viele Knoten in einem wiederholbaren Setup zu kontaktieren. und Zugriff, es kann ausgewählte Opens, Shorts, Komponentenwerte, orientierungsbezogene Signaturen überprüfen und andere strukturelle Bedingungen. Seine Stärke ist Fehlerlokalisierung auf einem stabilen Design, wenn die erforderlichen Knoten für den Zugriff auf die Vorrichtung ausgelegt sind.
ICT erweist sich nicht automatisch als vollständiges Endnutzungsverhalten. Unzugängliche Knoten, Komponenten außerhalb des Programms und Verhalten, das nicht durch das Setup stimuliert wird, bleibt außerhalb seiner Beweise. und Wartung gehört daher in die Release-Entscheidung – nicht nur das Label “ICT.”
Fliegende Sonde: flexible Kontrollen ohne Nagelbett
Ein Flugsondensystem bewegt elektrische Sonden zu programmierten Zielen, anstatt sich auf eine vollständige Nagelbett-Befestigung zu verlassen. Es kann ausgewählte Netze und-Komponenten ausüben, die von den vom Programm unterstützten Sonden und erreichbar sind. Diese Flexibilität kann während des NPI noch wertvoll sein, bei den Varianten oder ist eine Verpflichtung nicht gegeben.
Bewegte Sonden entfernen keine Zugriffsbeschränkungen. Zielgröße, Keep-outs, Bauteilhöhe, Board-Unterstützung, Sondenfahrt und Die ausführbare Testbibliothek prägt noch den Plan. Fliegende Sonden beweisen auch nicht jedes Endnutzungsverhalten oder jede Funktion, die nicht erreicht werden kann. Menge und Zykluszeit-Kontext sollte auf den eigentlichenwert reduziert werden
Funktionstest: Überprüfen Sie das Board im Betrieb
Funktionale Testleistungen PCBA oder Produkt-Level Montage und Das Setup kann Anschlüsse, Lasten, simulierte Eingänge, Firmware, Instrumente und andere Funktionen verwenden. oder projektspezifische Vorrichtungen zur Auswertung von Schienen, Schnittstellen, Ausgängen, Steuerungen, Sensoren oder andere vereinbarte Funktionen. Sein Wert ist Beweis für das Verhalten, das unter den angegebenen Bedingungen tatsächlich ausgeübt wird.
Funktionstest ist nur so vollständig wie seine Spezifikation. Ein Board kann die ausgeübte Sequenz passieren, während eine nicht getestete Funktion oder Latent Assembly Fehler bleibt. Sichere Power-up, Firmware und Konfiguration, I/O Mapping, Lasten, Grenzen, Messunsicherheit, Ergebnisformat und Fehleranordnung alle müssen als ein universeller Ersatz beschrieben werden.
ICT Flugsonde vs. funktioneller Testvergleich
| Methode | Primäre Beweise | Zugriff und Einrichten | Planung fit | beweist nicht allein |
|---|---|---|---|---|
| ICT | Zugängliche Netze, ausgewählte Komponenten und Strukturfehler, die durch das Programm definiert sind | Board-spezifische Befestigung, geplante Prüfpunkte, Programm und Limits | Stabile Revision und Wiederholen der Fixture-Ausführung | Komplettes End-Use-Verhalten oder unzugängliche Funktionen |
| Fliegende Sonde | Ausgewählte erreichbare Netze und Komponenten durch programmierte Sondenbewegungen | Zugangskarte, Sondenprogramm, Keep-outs, Support und Limits | NPI, Varianten oder Änderung des Quantitäts-/Revisionskontextes | Unerreichte Features oder vollständiges End-Use-Verhalten |
| Funktionstest | Definiertes angetriebenes Verhalten, Schnittstellen und Messungen | Sichere Stromversorgung, Steckverbinder oder fixture, firmware, loads, sequenz und Limits | Jede Phase, in der vereinbarte Produkt-Verhaltensnachweise erforderlich sind | Jeder Montagefehler oder Jedes Verhalten, das nicht ausgeübt wird |
Die Methoden können komplementär sein. Eine strukturelle Methode kann einen Produktionsfehler effizient lokalisieren, während funktionaler Test zeigt, dass bestimmtes Verhalten funktioniert. Die endgültige Kombination hängt vom Risiko ab, Zugriff auf und Akzeptanzanforderungen, nicht auf einem generischen Ranking.

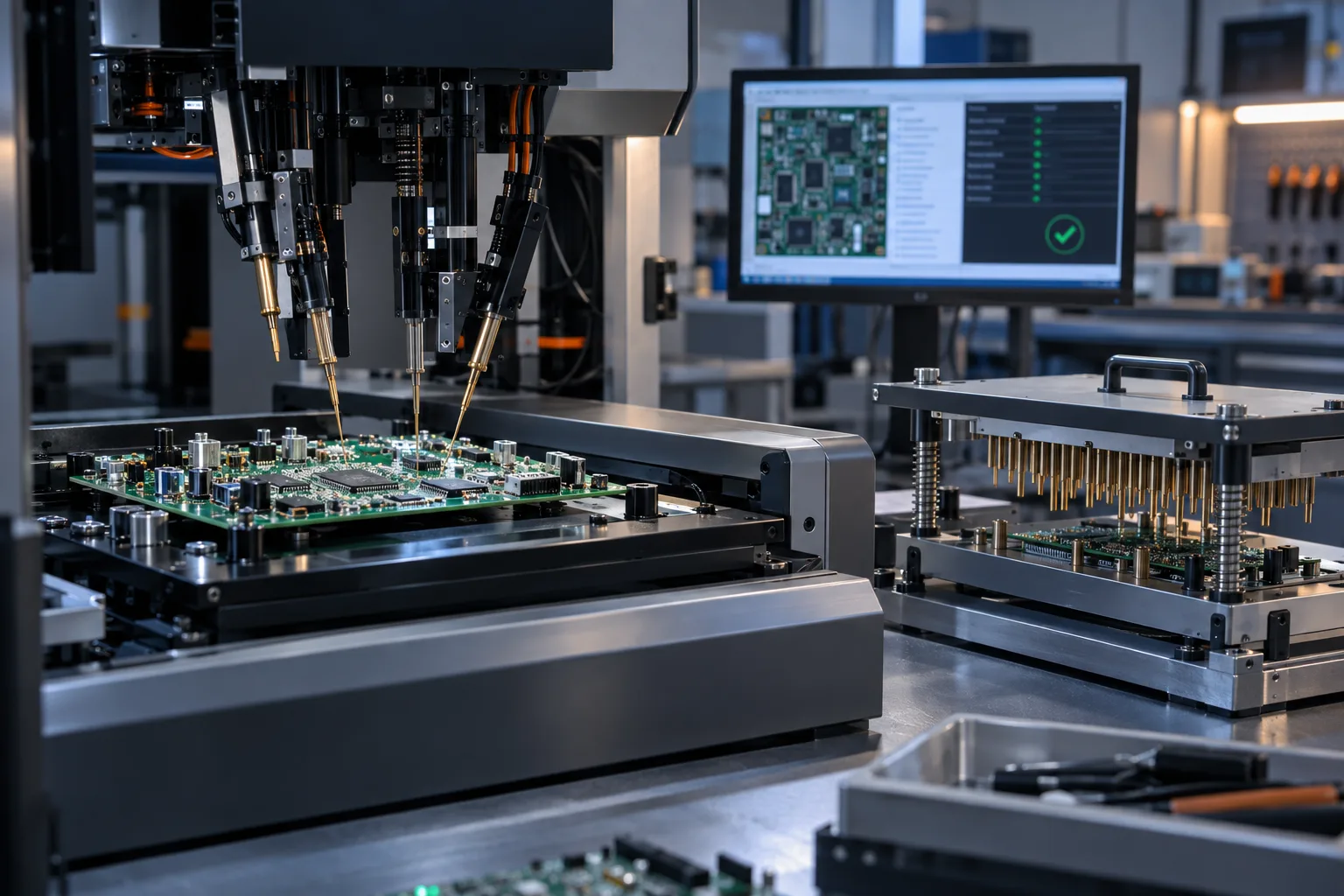

KI-generierte Illustration: Flying-probe und ICT Workstations testen PCB Assembler.
Fünf Fragen zur Auswahl eines PCBA Testroute
1. Erforderliche Nachweise und Fehlerrisiken
Liste der Veröffentlichungskritischen Fehlermodi und welches beobachtbare Ergebnis würde jeder schließen. Separate Bare-Board Kontinuität, Montagestruktur, Programmierung und angetriebenes Verhalten. Je breiter PCB Inspektionsmethoden Anleitung erklärt, warum optische, Röntgen und elektrische Methoden auch verschiedene Fragen beantworten.
2. Physikalischer und elektrischer Testzugriff
Prüfen Sie erreichbare Pads, Test-Punkt-Geometrie, Steckverbinder, Bodenbezüge, Bauteilhöhe, Halterungen und Befestigungsunterstützung vor dem Einfrieren des Layouts. A DFM Überarbeitung kann Fertigungsfragen identifizieren, aber das Design und Testbehörden entscheiden, welchen Zugang und Akzeptanzanforderungen gehören in die Produktfreigabe.
3. Baustufe und Revisionsstabilität
Ein früher Prototyp kann schnelle Programmänderungen priorisieren und Diagnose. Ein stabiler Wiederholungsbau kann eine dedizierte Vorrichtung rechtfertigen und kontrollierte Basislinie. Dies sind Planungstendenzen, keine festen Regeln. Übertragen Sie die Route nach einem Layout, einer alternativen Komponente, einer Firmware, einer Fixierung oder Akzeptanzänderung.
4. Menge und Betriebswirtschaft
Vergleich von Befestigungstechnik, Programmentwicklung, Ausführungszeit, Wartung, Bedienerinteraktion und Fehler-Analyse-Aufwand für das tatsächliche Quantitätsszenario. Wählen Sie nicht aus Quantität allein; eine geringere Setup-Verpflichtung kann gegen Ausführungszeit handeln, während eine Fixture-Investition möglicherweise unangemessen ist, bevor das Design stabil ist.
5. Akzeptanzaufzeichnungen und Disposition
Legen Sie fest, ob das Projekt ein Ergebnis, Messwerte, Fehlercodes, serialisierte Datensätze, viele Beweise benötigt. oder nur ein kontrollierter Pass/Fail-Datensatz. Name, der Fehler überprüft und die Abweichung genehmigen können, erneut testen oder Reparatur. PCBArise's Qualitätskontrolle Der Inhalt bietet einen Produktionskontext, während die Projektdokumente die tatsächlichen erhaltenen Beweise definieren.
Wählen Sie ICT, Flugsonde oder Funktionstest

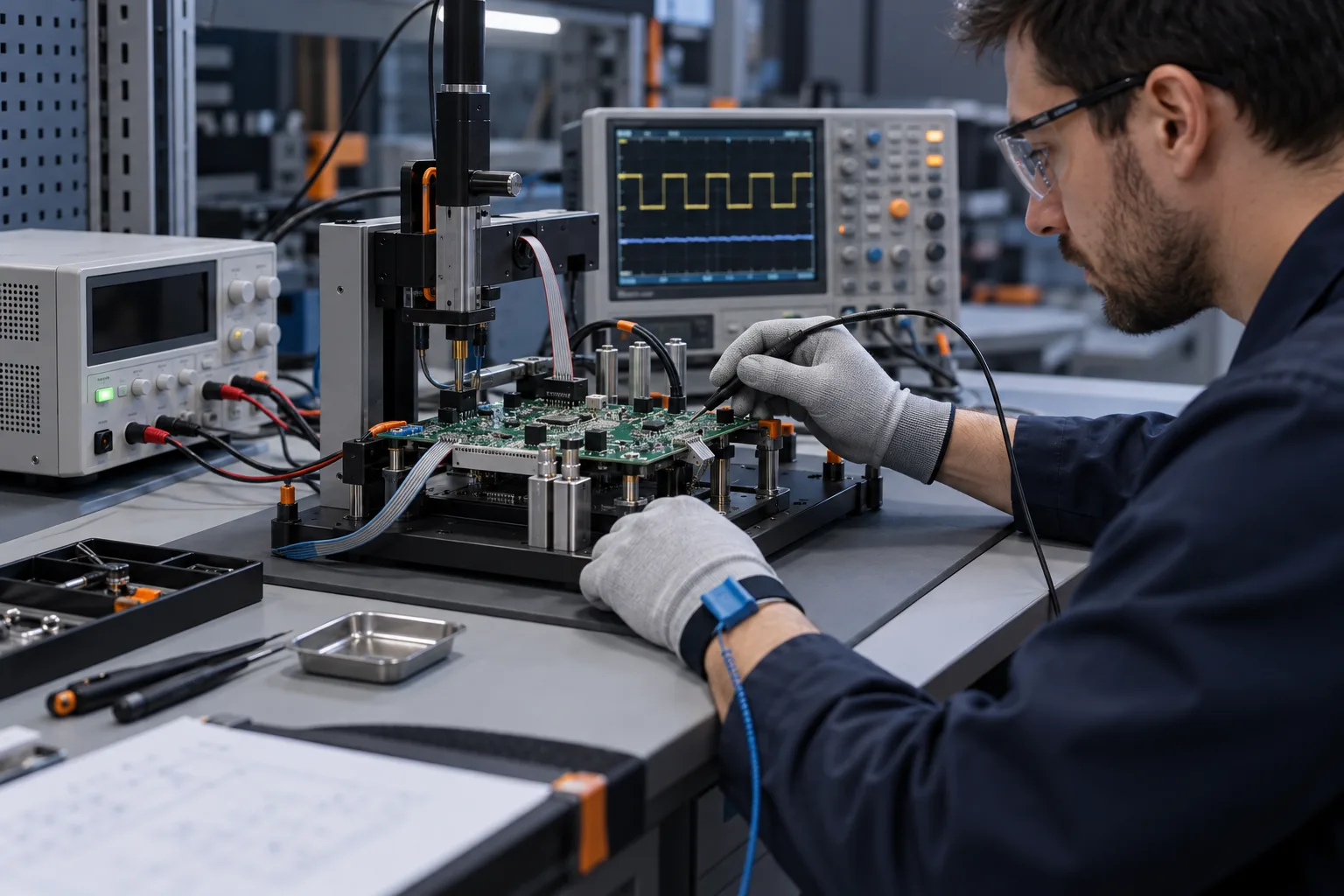

KI-generierte Illustration: PCBA an eine Funktionsprüfvorrichtung angeschlossen und Instrumente.
Der Fluss kann eine Methode oder ein komplementäres Set erzeugen. Wenn ein Pilotergebnis eine Veröffentlichungskritische Frage unbeantwortet lässt, passen Sie den Zugriff, die Methode, das Programm, die Beschränkungen an oder Produktanforderung vor der Genehmigung der Basislinie an. Ein übergebenes Ergebnis sollte immer gegen die bewerteten Revision und Bedingungen interpretierbar sein.
Checkliste für druckbare elektrische Prüfanforderungen
Erzeugnis und Evidenz
- □ Board/Montage Teilenummer, Revision, aktive Variante und Build-Phase wird identifiziert.
- Release-kritische Ausfallmodi und die für jeden erforderlichen Beweise aufgelistet werden.
- □ Bare-Board, Montage-Struktur und Fragen zum Powered-Behavior werden getrennt.
Zugriff und Einrichten
- □ Prüfpunkte, Steckverbinder, Referenzen, Keep-outs, Support und Fixture Einschränkungen werden überprüft.
- □ Sichere Leistung, Lasten, Firmware/Konfiguration, I/O und Sequenzierung definiert werden, wo funktionale Prüfung erforderlich ist.
- □ Das ausgewählte ICT oder Flugprobe Programmumfang ist an zugängliche Knoten gebunden und Komponenten.
Grenzwerte und Aufzeichnungen
- □ Bedingungen, Einheiten, Grenzen und Messung oder Vergleichsmethode ist eindeutig.
- Einheit / Losbereich, Ergebnisformat, Serialisierung und zurückbehaltene Beweise werden angegeben, wo erforderlich.
- □ Fehler, erneutes Testen, Reparatur und Abweichungsentscheidungen haben benannte Behörden.
- □ Revision, Alternative, Fixture, Firmware oder Akzeptanzänderungen lösen Revalidierung aus.
Verwenden Sie die Drucken / PDF-Taste oben, um diese Checkliste in einen Testplan zu bringen. Es ist eine Planungshilfe; die genehmigten Produktanforderungen, Angebot und Projekttest-Spezifikation bleibt kontrollierend.
Bereiten Sie die Testeingänge vor, bevor Sie eine Route anfordern
Senden Sie die aktuellen Montagedaten, Menge und Aufbaustufe, verfügbarer Testzugriff, Firmware oder Programmierungseingänge, erforderliches Verhalten, Bedingungen, Grenzen und Evidenzerwartungen. PCBArise kann dann ein projektspezifisches Montageteststrecke anstatt das WortTest“ als vollständige Anforderung zu behandeln. Projektüberprüfungsseite nur, wenn das Release-Paket fertig ist; zur Verwendung dieser Checkliste ist keine Formularabgabe erforderlich.
FAQ
Häufig gestellte Fragen
Was ist der Hauptunterschied zwischen ICT und Funktionstest?+
ICT in erster Linie prüft zugängliche Netze, Komponenten und Strukturbedingungen durch eine plattenspezifische Vorrichtung und Programm. Funktionelle Testleistungen der Montage und Überprüft definierte Verhaltensweisen, Schnittstellen oder Messungen. Sie beantworten verschiedene Fragen und kann komplementär sein.
Wann wird die Flugsonde anstelle von ICT?+
Fliegende Sonde kann passen NPI, Varianten oder Eine sich ändernde Revision oder Menge Kontext, weil es programmierte bewegte Sonden anstelle einer vollen Bett-of-Nails-Einrichtung verwendet. Die Wahl hängt immer noch von erreichbaren Zielen, Ausführungsbedürfnissen, Programmumfang und Die erforderlichen Beweise.
Kann funktioneller Test ICT oder Flugsonde ersetzen?+
Nicht automatisch. Funktionstest beweist nur das Verhalten, das unter seinen definierten Bedingungen ausgeübt wird, während ICT oder Die Flugsonde kann strukturelle Fehler an zugänglichen Knoten lokalisieren. Wählen Sie die Kombination aus den Produktrisiken und Akzeptanzfragen.
Passiert ein PCBA Test beweisen null Defekte?+
Nein. Ein Passergebnis unterstützt nur die Kontrollen, Zugriffsbedingungen, und-Limits, die durch den genehmigten Plan implementiert werden. Unübliches Verhalten, unzugängliche Eigenschaften und latente Bedingungen können außerhalb dieses Beweises bleiben.
Was sollte für eine PCBA elektrische Prüfung geliefert werden?+
Bereitstellen der kontrollierten Montagerevision und Variante, Menge und Build-Phase, Testzugriff, Firmware oder Programmiereingänge, sichere Leistung und E/A-Bedingungen, erforderliches Verhalten, Limits, Ergebnisaufzeichnungen und die Behörde für die Ausfallbereitstellung.
