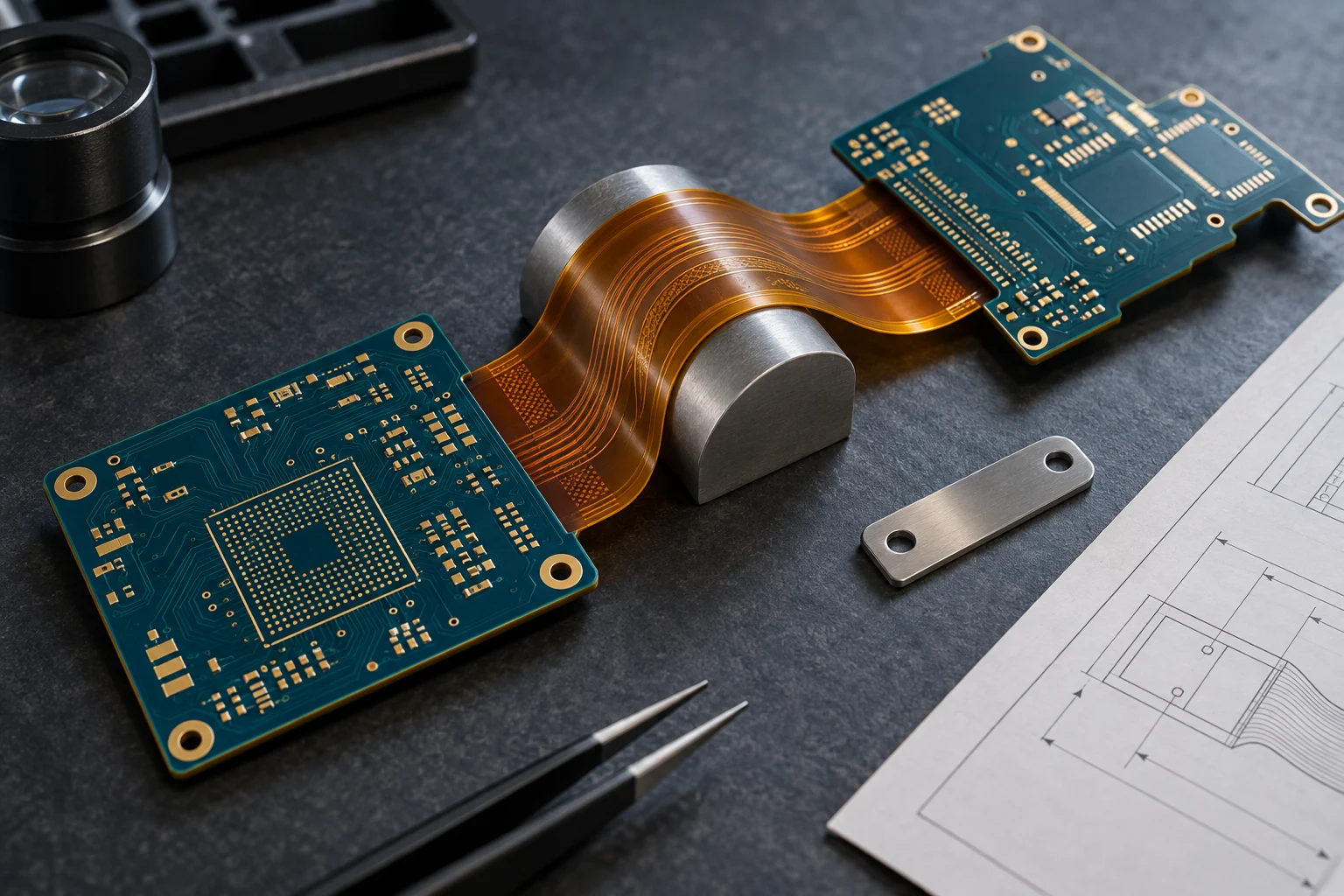

Biegezonen bei starr-flexiblen Leiterplatten: Was Hersteller und Bestücker benötigen

Als definierte mechanische Schnittstelle sollte eine Biegezone gezeichnet werden: Wo sie beginnt, wie weit sie sich biegt, um welchen Innenradius, wie oft sie und bewegt, was in die Zone eintreten kann. Ein starrer Abschnitt hält Komponenten und Montagemerkmale; der Flexabschnitt führt die Verbindung durch ein dreidimensionales Paket. Wenn die Zeichnung nur "rigid-flex" sagt, kann der Hersteller nicht sagen, ob der Flex einmal während der Installation gefaltet wird. oder müssen wiederholte Bewegung überleben, und der Assembler kann nicht sagen, wie das fertige Brett unterstützt werden soll.

Was muss eine Steif-Flex-Biegezone definieren?

Definieren Sie die Bewegung, bevor Sie die Geometrie auswählen. Markieren Sie, ob der Flex während der Montage statisch geformt ist oder Installation und Dann hielt—oder dynamisch, was bedeutet, dass es sich während des normalen Gebrauchs wiederholt beugt. Dann identifizieren Sie die Biegelinie oder Biegebereich, Innenradius, Winkel, Bewegungsrichtung, verfügbarer Umschlag, Flexschnittdicke, erwartete Nutzungszyklen bei dynamischer, und beliebiges Teil, über, Steckverbinder oder Dies verwandelt "Make it here fold" in eine Anweisung ein Hersteller, mechanischer Konstrukteur und assembler kann alle überprüfen.

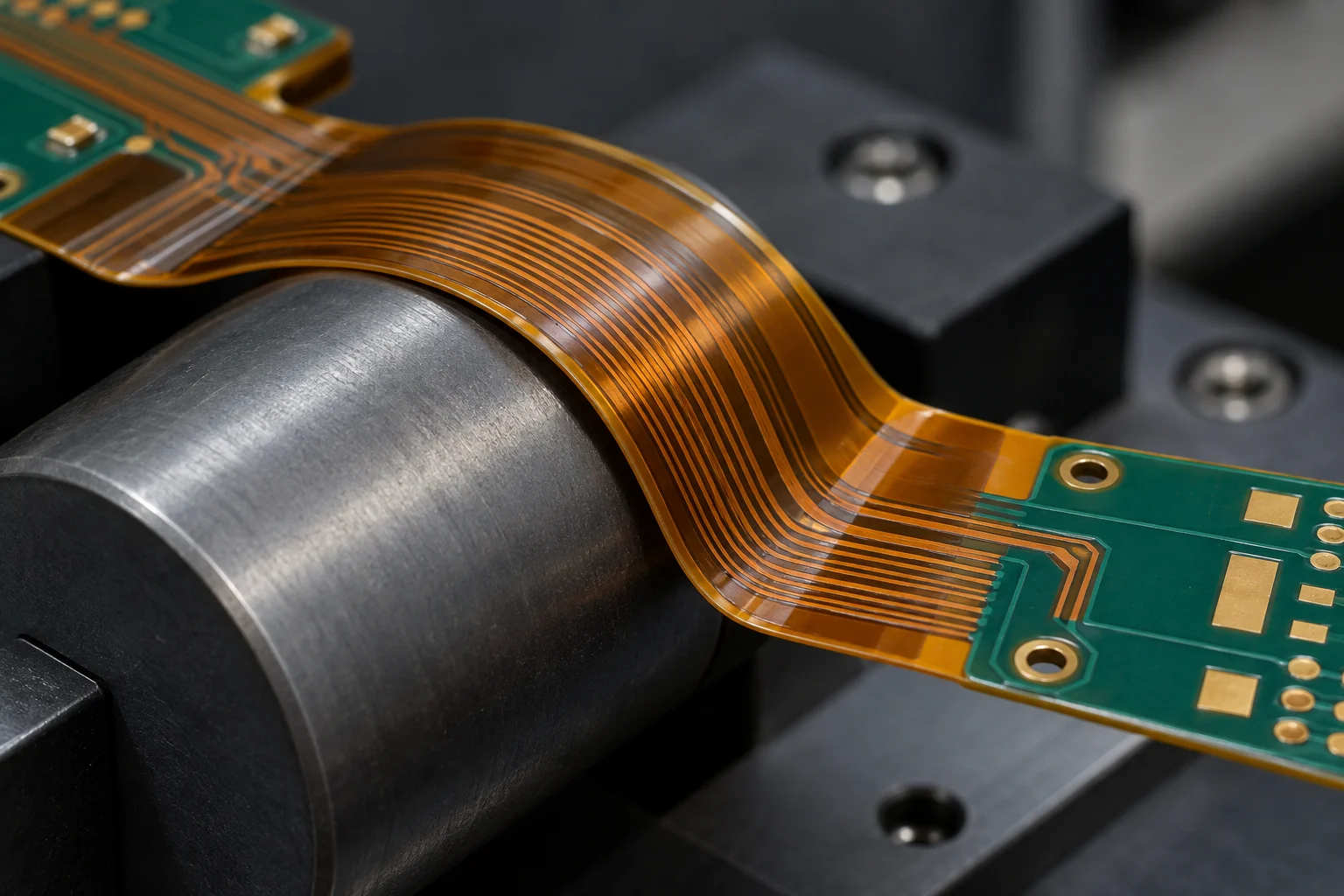

Der Radius ist ein Vielfaches der fertige Flex-Profildicke, nicht die gesamte starre Brettstärke und keine Nummer aus einem nicht verwandten Produkt kopiert. Veröffentlichte Daumenregeln variieren mit der Anzahl der Flex-Schichten, Kupferkonstruktion und Anwendungsfall. Die Steif-Flex-Führung von Altium unterscheidet beispielsweise statische Verhältnisse durch Konstruktion und erfordert einen viel konservativeren dynamischen Biegebereich. Verwenden Sie solche Figuren als Vorentwurfsbildschirm; lassen Sie den tatsächlichen Radius frei und Konstruktion für das ausgewählte Produkt, anstatt einen Multiplikator als universell darzustellen.

Wie wählt man einen Biegeradius, ohne eine gefälschte universelle Regel zu verwenden?

Beginnen Sie mit der fertigen Flex-Dicke, Bau und Bewegung, dann dokumentieren Sie den erforderlichen Innenradius. Ein einlagiger Flex-Schwanz, ein doppelseitiger Flex-Schaltung und ein mehrschichtiger Steif-Flex-Übergang belastet Kupfer nicht auf die gleiche Weise. Mehr Kupferschichten, dickeres Kupfer, Klebeschichten, Deckschicht und ein kleinerer Radius erhöht in der Regel die Steifigkeit oder Spannung. Dynamische Bewegung fügt Müdigkeit, so dass der erforderliche Radius und Die Konstruktion muss an die Bewegung gebunden sein, die das Produkt tatsächlich sehen wird.

Verwenden Sie das mechanische Modell, um den Radius real zu machen. Überprüfen Sie, ob das Gehäuse, Scharniere, Führungen, Montageschrauben, Steckverbinder und Nahe gelegene Teile verlassen diesen Innenradius, nachdem Toleranzen angewendet wurden. Wenn das Brett um ein Merkmal falten muss, zeigen Sie das Merkmal und die zulässigen Kontaktflächen. Wenn eine Biegung nur einmal während der Endmontage gemacht wird, sagen Sie so; Das ermöglicht es dem Team, die Zahlung zu vermeiden oder Entwerfen für eine Dynamik-Lebensvoraussetzung, die es nicht braucht.

Ein klarer Hinweis könnte lauten:Flexzone F1: statische Installationskurve, 90° Nominal, Innenradius R = [Wert] mm, fertige Biegedicke T = [Wert] mm, Biegerichtung gezeigt. Keine Vias, plattierte Löcher, Bauteile, Versteifungsenden oder Klebstoffdiskontinuitäten in der markierten Biegezone. Letzter gefalteter Umschlag und Halterung werden auf Blatt [Referenz] gezeigt.“ Für dynamische Bewegung, ersetzen Sie "statische Installation" durch den Biegewinkel, Wiederverwendungszustand und Erforderlicher Zyklus oder Validierungsvoraussetzung. Die Werte gehören zum Produkt, nicht zu diesem Beispiel.

Wie sollte Kupfer, Deckschicht und Schichtanordnung durch die Biegung passieren?

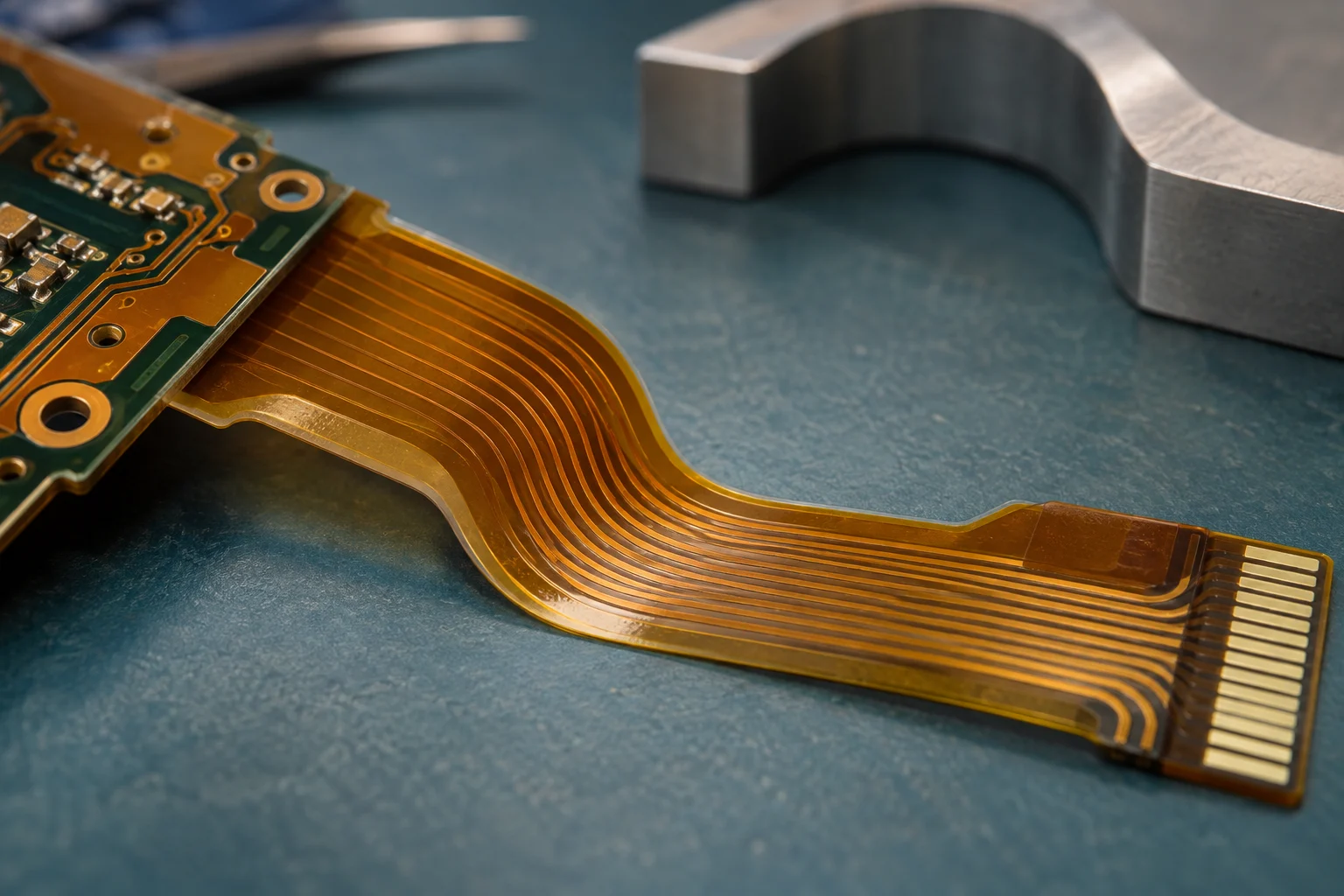

Streckenleiter, um die Beanspruchung in Bewegungsrichtung zu minimieren, halten Sie dann den Stapel so flexibel und ausgeglichen, wie der elektrische Job es erlaubt. In einer einfachen Biegung werden die Spuren üblicherweise senkrecht zur Biegeachse geführt, so dass sie der Kurve folgen, anstatt Stress in einer scharfen Ecke zu konzentrieren. Glatte Übergänge und sensibler Abstand reduzieren die lokale Spannungskonzentration. Bei mehrschichtigem Flex kann gestaffeltes Routing vermeiden, Kupfer direkt über Kupfer zu stapeln, was einen I-Strahl-ähnlichen steifen Bereich schafft.

Coverlay schützt den Flexkreislauf, trägt aber auch zur mechanischen Konstruktion bei. Identifizieren Sie den Coverlay-Typ, die Öffnungen, das Klebesystem und jede lokale Verstärkung im Stackup oder keine Abdeckkante, einen starren Übergang, einen abrupten Kupferwechsel und eine steifere Kante an der gleichen Spannungslinie, ohne die kombinierte Steifigkeitsänderung bewusst zu überprüfen. und Flex-Stackup sind zentrale Zuverlässigkeitseingänge; ein statisches Design kann eine andere Konstruktion tolerieren, benötigt aber immer noch eine dokumentierte Biegung und Handhabungsplan.

Halten Sie Vias, plattiert durch Löcher, Komponenten-Land, schwere Pads und scharfe Streckenecken außerhalb der markierten Biegezone, es sei denn, ihr Vorhandensein ist ein absichtliches, qualifiziertes Designmerkmal. Die starre Flex-Dokumentation von Altium warnt in ähnlicher Weise vor Durchgangslöchern in einer Biegung, insbesondere dort, wo Bewegung dynamisch ist. Der praktische Grund ist einfach: Diese Eigenschaften unterbrechen ein biegendes Kupfer und dielektrisches System mit lokaler steifer Struktur.

Wo steifen und starre Übergänge gehören?

Verwenden Sie einen Versteifer zur Unterstützung eines Steckverbinders, einer Komponente oder Handling-Funktion – nicht als versehentliches Ende am Kurven-Höchststrangpunkt. Ein Polyimid, FR-4 oder Metallversteifer kann eine Steckerzunge einsteckbar machen, einen Bauteilbereich flach halten, oder Unterstützungsmontage. Es ändert die lokale Dicke und Steifheit, so dass es beginnt und Ende, Klebeüberlappung und Bezug zur Biegelinie muss in der mechanischen Zeichnung gezeigt werden.

Legen Sie den Versteifer frei von der aktiven Biegezone, es sei denn, das Design ist speziell für seine Wirkung verantwortlich. und die Flex-Schwanzlänge außerhalb des starren Bereichs. Der Hersteller muss wissen, welche Schichten in Flex weitergehen, wo die Deckschicht starr ersetzt Lötstoppmaske, und Wie das starre und Flex-Stackups treffen sich. Der Assembler muss wissen, wann es sicher ist, das Board zu biegen, welche Seite sich innerhalb der Biegung befindet, und ob eine Vorrichtung die endgültige Form beim Löten hält, Test oder Installation.

Was der Assembler braucht Gerber Daten zeigen nicht?

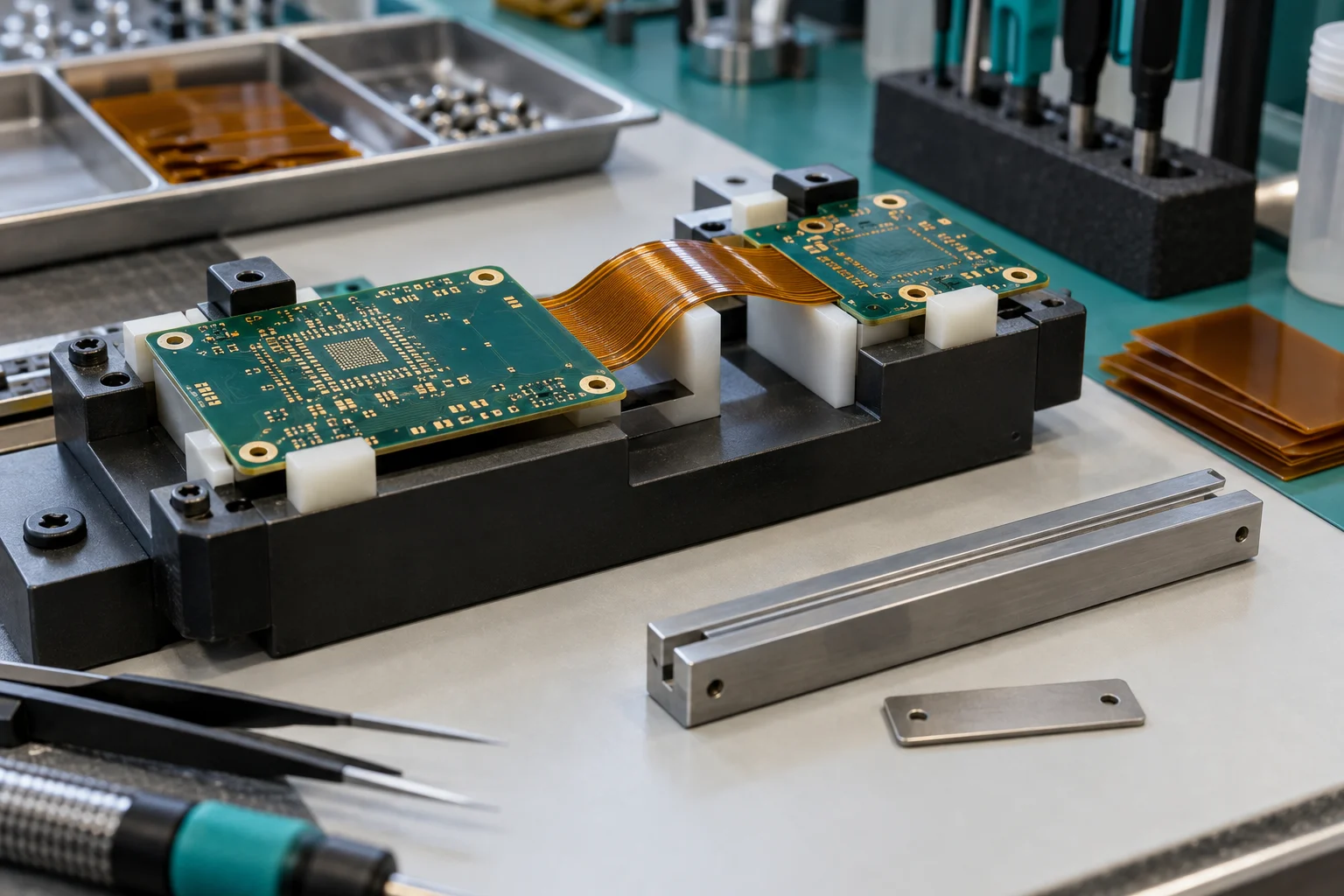

Der Assembler benötigt das fertige gefaltete Produkt, nicht nur eine flache Schaltungskontur. Bereitstellung einer kontrollierten mechanischen Zeichnung oder Modell, das jede Flexzone, Biegesinnung, Endwinkel, Radius, Aushaltemöglichkeiten, Bauteilabstand, Steckereinführungsrichtung zeigt und Geben Sie an, ob die Platine vor gebogen ist. oder nach dem Einbau der Komponenten, ob sie während des Lötens gehalten werden müssen, und ob eine Schutzfolie, Klebeband, Zugentlastung oder Chassis-Schnittstelle wird später installiert.

Geben Sie dem Hersteller die gleiche Überarbeitung und assembler. Wenn eine mechanische Veränderung einen Versteifer bewegt, verkürzt sich ein Flexschwanz oder strafft einen Gehäuseradius, es kann die Flex-Konstruktion ändern und Montageplan auch wenn sich die elektrische Netzliste nicht geändert hat. Koppeln Sie die mechanische Zeichnung mit dem Stapel, Gerber oder ODB++ Daten, Platzierungsdatei, Montagezeichnung, BOM und Produkt-Level-Clearance-Anforderungen. Dieses gemeinsame Paket verhindert, dass ein richtig hergestellter Flex gebogen wird oder Unterstützt auf die falsche Art und Weise auf der Linie.

Fünf rigid-flex Biegezonenfehler zu vermeiden

• Alle Kurven werden alsflex“ bezeichnet: statische Installation und wiederholte dynamische Bewegung schaffen unterschiedlichen Radius, Material und Validierungsbedürfnisse.
• Dimensionierung nur die flache Kontur: das Board braucht noch eine Biegelinie, innerhalb Radius, Winkel, Richtung und dreidimensionale Freiraumhülle.
• Routing ein dichtes starr-Board-Muster durch die Biegung: Vias, Pads, scharfe Ecken und gestapeltes Kupfer kann eine Flexzone in ein lokales Steifigkeitsproblem verwandeln.
• Ein steiferes Ende auf der Biegelinie: identifizieren seine Kante und bewegen den Steifigkeitsübergang aus der aktiven Biegung, es sei denn, die Konstruktion ist für sie ausgelegt.
• Montage ohne gefaltetes Modell: Ein Hersteller kann den Flachkreislauf korrekt herstellen, während ein Montagegerät noch die Reihenfolge fehlt und Unterstützung benötigt, um es sicher zu bilden.

Lesen Sie die rigid-flex PCB und Flexibel PCB Seiten für Service-Kontext. Für ein baubares Produkt geben Sie den freigegebenen Stapel an, Biegezonenzeichnung und Endgültiger gefalteter Umschlag zusammen; sie sind die Information, die einen Hersteller und Assembler bewerten die reale Konstruktion.
