In breve
Dare al fabricator un tavolo di impedenza, non un singolo “impedenza controllata” Nota. Per ogni classe di rete, indicare il livello di routing, single-ended o target differenziale, tolleranza, piano di riferimento, geometria traccia prevista e se il fabricator può regolarlo. Fissare lo stackup proposto, materiale e requisiti di rame, quindi concordare sul coupon e rapporto di prova prima della fabbricazione.
- Elencare ogni classe di rete controllata da impedenza con il suo livello, target, tolleranza e piano di riferimento.
- Mostra lo stackup proposto e identifica quali dimensioni i materiali o sono fissi rispetto a quelli regolabili.
- Separare la geometria della traccia di progettazione dalla geometria della tavola finita; concordare qualsiasi regolazione del fabricator prima che cambi l'intento di routing.
- Specificare se i coupon di prova e un rapporto di impedenza misurato appartiene al pacchetto di build consegnato.
Prima di instradare, annotare quali tracce hanno bisogno di quale impedenza su quali livelli. Una nota a livello di bordo come “100 impedenza differenziale” lascia il costruttore indovinare la coppia, il suo piano di riferimento e variazione accettabile. Un handoff utile contiene un tavolo di impedenza più uno stackup proposto. Identifica ciò che il progettista ha già fissato e ciò che il fabricator può regolare per colpire il bersaglio elettrico.
Cosa c’è nella tabella dell’impedenza?
Fai una riga per ogni classe di rete controllata. o classe, identificare single-ended o Impedenza differenziale, livello di routing, piano di riferimento, obiettivo, tolleranza consentita, larghezza nominale e spaziatura differenziale ove applicabile. Dire se tali dimensioni sono vincoli di progettazione o valori di partenza che il fabricator può regolare. Lista di controllo di stackup di Westak e Guida alla fabbricazione-disegno di Altium Entrambi mostrano perché un numero di impedenza senza strato e La geometria è incompleta.
| Campo da scrivere | Esempio di inserimento (illustrativo) | Perché il negozio ne ha bisogno |
|---|---|---|
| Classe di rete / livello | Coppia USB_RX/TX su L3 | Collega un bersaglio di prova alla geometria instradata. |
| Obiettivo/tolleranza | 90 differenziale, ±10% alla cedola | Indica il requisito misurabile; i valori qui sono un esempio, non una funzionalità PCBArise rivendica o una regola di progettazione USB. |
| Riferimento | Piano di terra solido L2 | Definisce il percorso di ritorno assunto dal risolutore di campo. |
| Geometria | Larghezza CAD e gap per disegno accatastato allegato; fabricator per proporre dimensioni incise finali | Distingue le caratteristiche tratte da ciò che viene fabbricato. |
| Verifica | Coupon sullo stesso pannello corrispondente struttura L3; rapporto misurato impedenza differenziale | Definisce ciò che sarà effettivamente misurato e consegnato. |
Il campione è un form-fill esempio. Sostituire il suo obiettivo, tolleranza, strato e classe di rete con i requisiti della specifica dell'interfaccia e design di integrità del segnale. Non è un universale 90 regola; nessuno dei due è ±10% Una promessa che PCBArise può fare per ogni costruzione.
Illustrazione generata dall'intelligenza artificiale: confronta ogni livello instradato con il piano di riferimento specificato; questo non è un design del cliente o PCBArise foto workstation.
Una nota di fabbricazione che puoi adattare
Metti la tabella sopra sul disegno di fabbricazione o in un programma di impedenza allegato. Quindi aggiungere una nota come questa, sostituendo ogni elemento tra parentesi con i dati di progettazione:
Reti controllate: [classe netta] su [livello di segnale], riferite a [livello di piano], [single-ended/differenziale] target [] con [tolleranza] alla cedola specificata.] e coppia gap [valore]. Fabricator può proporre modifiche a [larghezza/gap consentita o spessore dielettrico] prima degli utensili; non cambiare [spessore fisso del cartone, famiglia di materiali, assegnazione del piano o coppia di spaziatura] senza l'approvazione del progettista. Utilizzare un coupon sullo stesso pannello rappresentante della struttura finita e Includere il risultato misurato con la spedizione.
Se il fabricator possiede la compensazione di larghezza, includa abbastanza spazio di routing per quella regolazione. Se il progettista possiede una larghezza dura o Il divario, ad esempio, perché il BGA escape non può cresceresegnala fisso. Non approvare uno stackup che raggiunge l'obiettivo alterando una meccanica non negoziabile o vincolo di routing.
Quali dettagli di stackup cambiano il risultato dell'impedenza?
Fornire l'ordine di livello, segnale previsto e assegnazioni aereo, core e costruzione prepreg o famiglia materiale accettabile, spessore del bordo finito, requisiti in rame finito, trattamento di saldatura-maschera su tracce controllate e qualsiasi base dielettrica-proprietà specificata. Larghezza della traccia, gap della coppia, spessore dielettrico, geometria del rame e il piano di riferimento tutti influenzano l'impedenza. Guida allo stackup di Polar Instruments spiega perché i valori calcolati hanno bisogno dell'effettiva costruzione di produzione, piuttosto che solo di un default CAD.
Per un design ad alta frequenza, dare la frequenza o contesto di tempo di salita usato per scegliere un materiale, e stato se un particolare laminato è obbligatorio. Non sostituire un generico “FR-4” nome per un requisito materiale quando la perdita o comportamento dielettrico fa parte del design. Il relativo RF guida stackup copre la selezione del materiale in modo più dettagliato; questa pagina riguarda il documento di consegna.

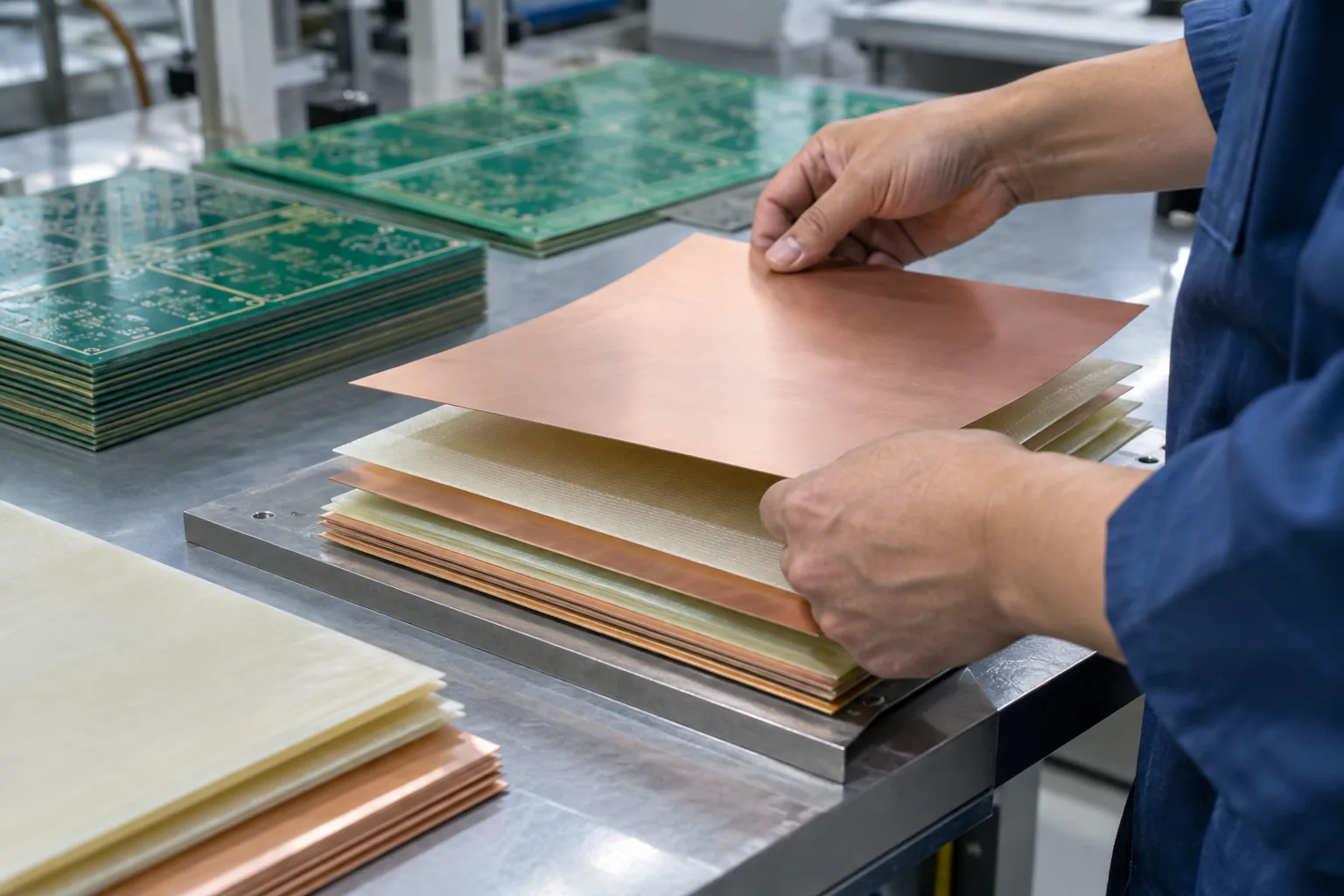

Illustrazione generata dall'intelligenza artificiale dielettrico e la costruzione del rame influenza l'impedenza finita; non PCBArise fotografia di fabbrica.
Chi può cambiare la larghezza della traccia o spessore dielettrico?
Scegli un proprietario per ogni variabile nel disegno. Un percorso comune è per il progettista per impostare l'obiettivo elettrico, l'assegnazione del livello, il piano e massimo involucro geometrico, mentre il fabricator propone spessore dielettrico esatto e larghezza traccia finita dopo aver selezionato i materiali disponibili e compensazione del processo. Un secondo percorso è uno stackup completamente bloccato e geometria; che dà al fabricator meno manopole e può richiedere un materiale diverso o processo. Nessuno dei due route funziona se il handoff mescola silenziosamente una larghezza CAD bloccata con una nota che consente una regolazione illimitata della larghezza.
Quando il fabricator propone uno spessore dielettrico diverso, rivisitare entrambe le impedenza e lo spessore complessivo, tramite rapporto di aspetto, accoppiamento a strati adiacenti e qualsiasi connettore o il cambiamento non è solo un numero in un risolutore.
Come dovrebbe essere verificata l'impedenza sulla build finita?
Indicare la costruzione del coupon, l'obiettivo, la tolleranza, il metodo di misurazione e Un coupon dovrebbe rappresentare il livello di routing pertinente. e piano di riferimento e viaggiare attraverso lo stesso processo di pannello come le schede. Il libretto di Impedenza Controllata di Polar discute la misurazione tempo-dominio-riflettometria e Il rapporto tra coupon e bordo. Un coupon di passaggio indica che la struttura campionata ha soddisfatto la sua misura specificata; non prova che ogni traccia instradata ha la geometria prevista, o che il canale completo soddisfa un limite di sistema eye-diagramma.

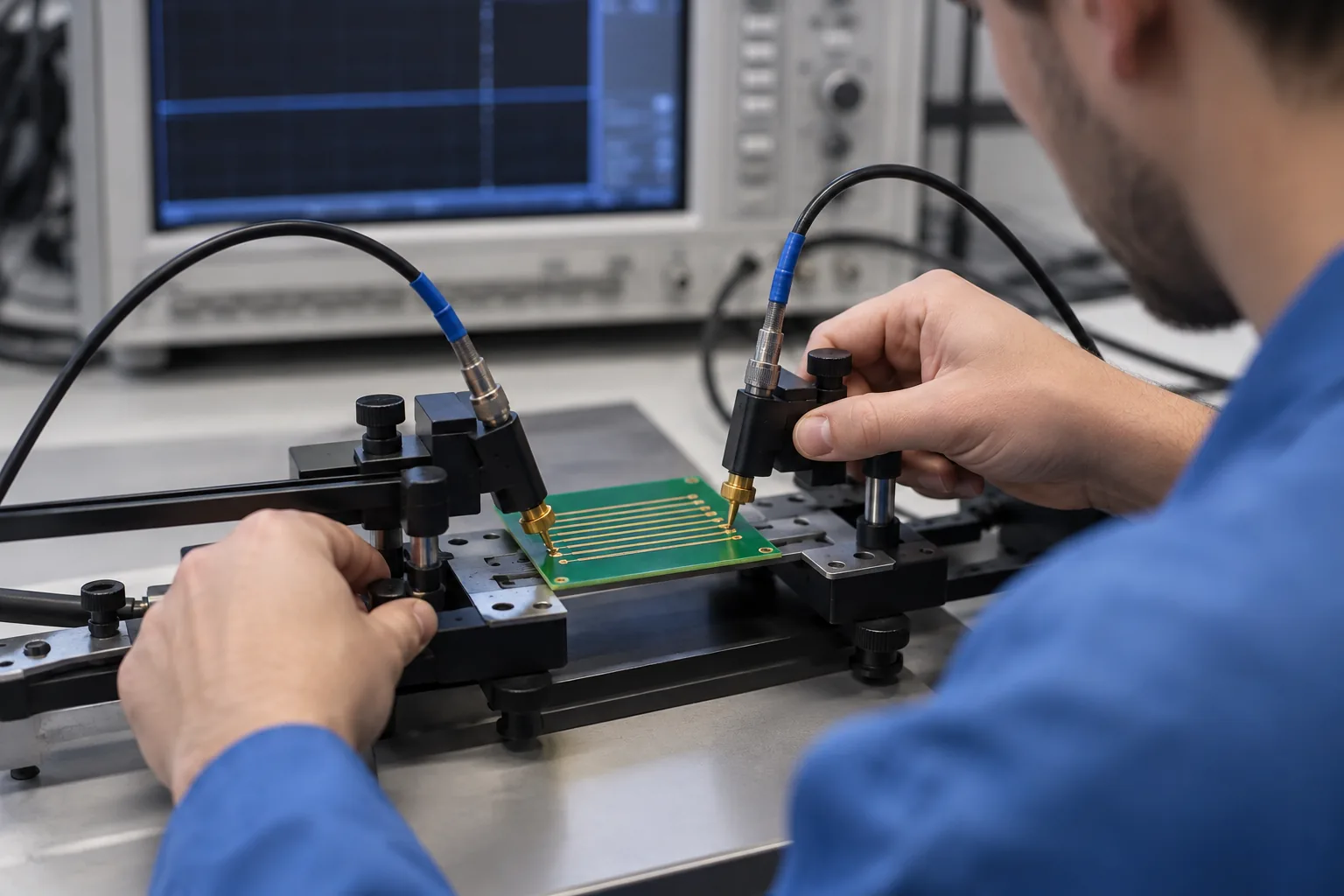

Illustrazione generata dall'intelligenza artificiale: una cedola rappresentativa viene misurata con attrezzature appropriate; non una cedola rappresentativa. PCBArise record di prova.
Tre errori che sprecano una recensione di stackup
- Un obiettivo per l'intero consiglio: diversi livelli e le strutture possono avere geometria diversa. Legare ogni bersaglio al suo livello e classe netta.
- Larghezza e Lacuna senza proprietà: un aggiustamento del processo proposto potrebbe non adattarsi più al BGA escape. Contrassegna i limiti fissi e Mantenere l'autorizzazione per qualsiasi modifica consentita.
- Una richiesta di prova senza definizione di coupon: un rapporto non può rispondere alla domanda dell'acquirente se misura il livello sbagliato o struttura. Abbina la costruzione del coupon al segnale instradato.
Per una discussione di fabbricazione, inviare il disegno, tabella di impedenza, stackup proposto, Gerber o ODB++ file e tutti i vincoli di canale che non possono cambiare. PCBArise materiali e pagina di stackup descrive il contesto di servizio; il pacchetto di progettazione reale fornisce il requisito elettrico.
Informazioni sull'autore
PCBArise Electronics
PCBArise Elettronica pubblica questa guida per aiutare la progettazione e NPI i team preparano file di produzione più chiari. I requisiti per qualsiasi build reale sono confermati dal suo attuale pacchetto di progettazione.
FAQ
Domande comuni
Cosa devo mettere su un'impedenza controllata PCB disegno di fabbricazione?+
Aggiungere una tabella di impedenza con classe di rete, livello, piano di riferimento, single-ended o target differenziale, tolleranza, larghezza nominale e coppia gap ove pertinente. Allegare lo stackup proposto e stato quali dimensioni il fabricator può regolare.
È “100 differenziale” sufficiente per specificare un stack di impedenza?+
No. Identifica la coppia interessata e strato di routing, piano di riferimento, tolleranza accettabile, geometria e aspettativa di coupon/test. Lo stesso obiettivo può richiedere larghezze diverse su diversi livelli.
Può il PCB fabricator cambia la mia larghezza di traccia?+
Solo all'interno della busta di regolazione è esplicitamente consentire. o limiti di gap vicino alle fughe e rivedere una geometria finita proposta prima degli utensili; se non c'è spazio per un cambiamento, bloccare la dimensione e risolvere lo stackup intorno ad esso.
Se un coupon di impedenza prova ogni traccia sul PCB è corretto?+
No. Controlla una struttura rappresentativa fabbricata con il pannello. Utilizzare lo stesso livello pertinente e costruzione del piano di riferimento, richiedere il risultato misurato, e mantenere separati i test delle prestazioni a livello di canale.
Devo nominare il laminato esatto nello stackup?+
Denominalo quando le proprietà del materiale o la qualificazione richiede quel laminato specifico. Altrimenti dia una famiglia accettabile del materiale e requisito dielettrico-proprietà, e mostrare quali sostituzioni necessitano dell'approvazione del progetto prima della fabbricazione.
