En resumen
Un plano de fabricación de PCB debe definir la placa sin componentes terminada y coincidir con los archivos utilizados para fabricarla. Identifique el tablero y revisión, unidades, contorno, orificios terminados, orden de capas, material, cobre, acabado y cualquier requisito especial. Verifique cada nota crítica con el paquete de datos real; resuelva las contradicciones antes de la fabricación en lugar de asumir que un dibujo, una orden de compra o un archivo Gerber siempre gana.
- Especifique la característica terminada que necesita el producto, no un ajuste supuesto de máquina ni un sobremedida de taladrado.
- Mantenga un dibujo actualizado y un manifiesto coincidente de archivos de capas, taladros, apilados y de referencia eléctrica.
- Identifique explícitamente excepciones como ranuras chapadas, conectores de borde, tratamiento de vía y ubicaciones de marcado restringidas.
- La plantilla es un punto de partida: elimine notas heredadas irrelevantes y resuelva requisitos contradictorios antes de fabricar.
Utilice un dibujo de fabricación de PCB para indicar cuál debe ser la placa sin componentes terminada, luego verifique que sus notas coincidan con los archivos de fabricación. Un PDF pulido no puede rescatar un archivo de perforación de otra revisión o un acabado seleccionado de manera diferente en el pedido. La útil lista de verificación no es una larga colección de notas estándar: es una descripción breve y completa de este tablero, con una forma clara de resolver discrepancias.
¿Qué pertenece a un plano de fabricación en lugar de a un plano de montaje?
Poner los requisitos de aceptación y construcción de placa sin componentes en el plano de fabricación; Coloque las instrucciones de montaje y ubicación de los componentes en el plano de montaje. Pueden compartir una familia de números de pieza, pero la PCB sin componentes y el conjunto completo pueden tener diferentes números de pieza y niveles de revisión. Indique esa relación en lugar de obligar a que cada documento lleve una etiqueta de revisión idéntica.
| Documento o datos | Pregunta principal que responde | Lo que no puede reemplazar |
|---|---|---|
| Dibujo de fabricación | ¿Qué tablero físico desnudo se requiere? | Datos geométricos reales de las capas y del taladrado en formato legible por máquina. |
| Datos de capas, perforaciones y rutas | ¿Dónde están el cobre, las aberturas, los agujeros y las características del perfil? | Una especificación explícita de material, acabado y aceptación. |
| Plano de montaje, BOM y datos de colocación | ¿Qué componentes van en cada posición, y con qué orientación y notas de montaje? | La definición de construcción con placa sin componentes. |
| Orden de compra y especificación acordada. | ¿Qué cantidad, entregables y requisitos comerciales se solicitaron? | Resolución de un dibujo o conjunto de datos contradictorio. |
Para elegir el formato de archivo, consulte la Gerber, ODB++ y IPC-2581 guía. Aquí la tarea es la coherencia, no la elección de un formato. Ucamco explica que Gerber puede llevar atributos y un archivo de Trabajo separado para las características de fabricación; “la información no está en la imagen” no siempre significa que no esté en el paquete electrónico.
¿Qué identidad y detalles mecánicos se deben comprobar primero?
Comience con la identidad del tablero, las unidades, el contorno terminado, el datum y los agujeros terminados. Haga coincidir el número de dibujo y la revisión con el manifiesto, no solo el nombre del archivo ZIP. Indique si la entrega son tableros individuales o una matriz específica, y si las dimensiones describen el tablero o el panel de entrega.

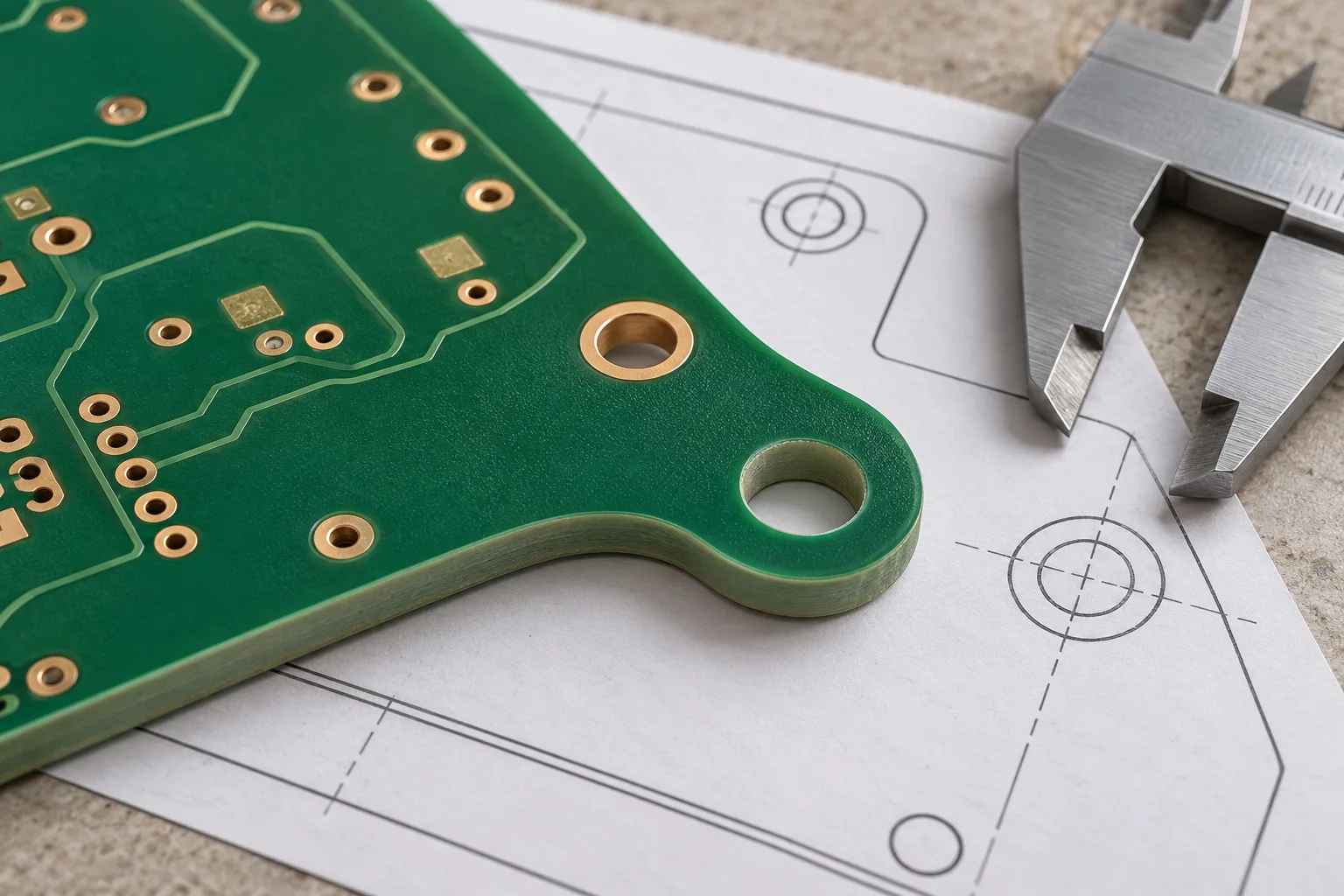

Revisión conceptual del contorno y los orificios; las dimensiones deben proceder del diseño vigente para fabricación, no de esta imagen.
Una definición mecánica completa cubre contornos externos, recortes, ranuras, ubicaciones críticas de orificios, tolerancias de características y superficies de referencia. Hacer distinguibles las características plateadas y no plateadas. Para un orificio enchapado, indique el tamaño final requerido después del enchapado; no agregue una broca de gran tamaño no documentada y espere que otro fabricante utilice el mismo margen. El ajuste de un conector puede fallar incluso cuando un orificio especificado incorrectamente se fabricó exactamente como se dibujó.
Compruebe que los archivos de perforación y ruta NC utilicen las unidades, el origen y la orientación previstos. Mire la salida importada, no solo la fuente CAD. Un símbolo de orificio de montaje, un recuento de la tabla de taladros y una ubicación física deben identificar la misma característica. Si el dibujo dice que una ranura está chapada pero los datos de la ruta la etiquetan de otra manera, registre esa característica específica y detenga la operación afectada hasta que los datos corregidos o una decisión de ingeniería documentada lo resuelva.
¿Cómo redactar requisitos claros de apilado, cobre y acabado?
Describa la construcción requerida y separe las restricciones del producto fijo de las opciones de fabricación propuestas. Enumere el orden y la función de las capas, el espesor y la tolerancia del tablero terminado, los requisitos de materiales, los requisitos de cobre y el acabado de la superficie. Cuando sea importante la construcción exacta del laminado o del lámina de cobre, identifíquelo; cuando se permitan alternativas, indique qué propiedades y requisitos de calificación deben satisfacer.
Representación conceptual del apilado; no es una microsección, una medición de espesor ni una construcción de material aprobada.
No trate la lámina inicial y el cobre terminado como intercambiables. Identifique qué requisito se aplica a qué capas. Del mismo modo, la temperatura de transición vítrea de un material por sí sola no define la temperatura de servicio continuo, todas las propiedades eléctricas ni la calificación del producto. Vincule la especificación del material real y mantenga explícita cualquier sustitución permitida.
La impedancia controlada necesita una estructura, un objetivo, una tolerancia, una capa de referencia y un requisito de verificación definidos; una nota que diga "impedancia controlada" por sí sola deja el resultado indecidible. Mantenga la geometría de línea detallada en el transferencia de impedancia. Especifique el acabado seleccionado en lugar de confiar en una nota genérica "sin plomo" cuando el acabado exacto es importante. Las notas de máscara de soldadura y leyenda deben distinguir los requisitos de material/proceso de las preferencias de color y las restricciones de ubicación.
¿Qué características especiales necesitan sus propias notas?
Mencione cualquier característica cuyo resultado previsto no pueda inferirse de manera confiable a partir de una datos de capas común. Los ejemplos incluyen vías rellenas y tapadas, estructuras ciegas/enterradas, bordes enchapados, almenas, biseles, avellanados y zonas de marcado restringidas. Nombre la entidad afectada o el tramo de capa; una nota general puede cambiar involuntariamente agujeros no relacionados.
| Requisito | Datos que registrar | Ambigüedad común para eliminar |
|---|---|---|
| Orificio o ranura especial | ID de característica, geometría terminada, estado de revestimiento, ubicación y tolerancia. | Diámetro de la herramienta confundido con la abertura terminada. |
| Tratamiento de vías | Grupo de vías, requisitos de relleno, recubrimiento o cobertura con máscara y criterios de aceptación aplicables. | Una nota aplicada a cada vía independientemente de su función. |
| Marcas | Texto requerido o contenido de trazabilidad, lateral, ubicación y exclusiones. | Marcas adicionales colocadas en una superficie de contacto, de exclusión o de contacto. |
| Inspección y prueba eléctrica. | Revisión/clase de documento aplicable, referencia de fuente, verificaciones y formato de resultado solicitado. | Una nota genérica "probada" tratada como calificación completa del producto. |
No copie números de norma, clases o tolerancias de otro producto sin comprobar su aplicación. Una clase no sustituye la especificación pertinente y los requisitos reales del diseño. Esta guía no reproduce cláusulas IPC de pago ni fija límites universales de orificios, cobre, aislamiento o aceptación.
¿Qué debería pasar cuando el dibujo y los datos no coinciden?
Identifique el conflicto y obtenga una línea base de fabricación única y consistente antes de que comience el trabajo afectado. No le dé prioridad silenciosamente al archivo que parezca más nuevo. Una regla de precedencia de órdenes de compra puede definir cómo se intensifica un conflicto, pero no puede hacer que dos requisitos físicos incompatibles sean alcanzables simultáneamente.
Verificación cruzada de archivos conceptuales y dibujos; no se muestra ninguna decisión de ingeniería real ni documentación del cliente.
Por ejemplo, un dibujo hipotético pide un acabado mientras el pedido selecciona otro. La acción correcta es elegir el acabado requerido y actualizar la entrada contradictoria, no dejar que producción decida por convención. La misma lógica se aplica a un espesor modificado, a una metalización de ranura no especificada o a una lista de conexiones exportada antes de la última edición del diseño. Estos son ejemplos de decisiones a tomar, no incidentes de producción de PCBArise.
¿Se puede copiar esta lista de verificación en una transferencia de fabricación?
Sí. Complete los campos a continuación y adjunte los archivos correspondientes; No deje ningún requisito crítico oculto en un hilo de correo electrónico. Marque los campos irrelevantes como "no aplicables" con un motivo en lugar de mantener instrucciones obsoletas.
Lista de verificación de dibujo: plantilla en blanco
Parte del tablero/revisión [ ] | Relación de montaje [ ] | Dibujo/revisión [ ] | Unidades/dato [ ] | Tablero individual o conjunto de entrega [ ]
Geometría: Fuente de contorno/recorte [ ] | Dimensiones/tolerancias críticas [ ] | Tamaños de orificios/ranuras terminados [ ] | Identificación chapada/no chapada [ ] | Versiones de archivos de perforación/ruta [ ]
Construcción: Referencia de apilado [ ] | Espesor final/tolerancia [ ] | Especificación de material/alternativas [ ] | Definición del cobre por capa [ ] | Acabado superficial [ ] | Máscara/serigrafía [ ] | Características especiales/zonas sin marcado [ ]
Aceptación: Documentos/revisiones aplicables [ ] | Referencia eléctrica [ ] | Entregables de inspección/prueba [ ] | Excepciones acordadas [ ]
Registro de coherencia: archivo/nota en conflicto [ ] | Característica afectada [ ] | Corrección/decisión requerida [ ] | Persona responsable/fecha [ ] | ID del paquete de reemplazo [ ]
Utilice la lista de verificación completa con Revisión de PCB DFM o tu paquete de fabricación de placa sin componentes. Incluya el dibujo, los archivos de capas/perforaciones, la cantidad y las preguntas pendientes. Apoya una revisión precisa; No se afirma que todas las inspecciones o procesos especiales enumerados se incluyan automáticamente en un pedido de PCBArise.
Sobre el autor
PCBArise Electronics
PCBArise Electronics publica esta guía para ayudar a los equipos de diseño y NPI a preparar archivos de fabricación más claros. Los requisitos para cualquier construcción real se confirman a partir de su paquete de diseño actual.
FAQ
Preguntas comunes
¿Es lo mismo un dibujo de fabricación que un archivo Gerber?+
No. Un plano de fabricación comunica los requisitos y referencias del tablero terminado; Los datos de la capa Gerber describen la geometría y también pueden contener atributos. Un archivo de trabajo Gerber puede contener características de fabricación adicionales. Verifique el paquete completo en lugar de asumir que un archivo lo contiene todo.
¿Un orificio metalizado debe especificarse por el diámetro de taladro o por el diámetro acabado?+
Especifique el diámetro terminado y la tolerancia del diseño y señale que el orificio está metalizado. El fabricante elige la herramienta y la sobremedida de proceso. No añada una sobremedida sin documentar que pueda contradecir ese proceso.
¿Todos los planos de fabricación necesitan las mismas notas estándar?+
No. Utilice una plantilla sólo después de comparar cada nota con este tablero. Mantener los requisitos aplicables de material, geometría, construcción y aceptación; eliminar instrucciones obsoletas o irrelevantes. Indique las revisiones de documentos aplicables en lugar de copiar una clase o límite no admitido.
¿Qué hacer si el plano y el pedido se contradicen?+
No resuelva una contradicción física mediante suposiciones. Identifique el requisito afectado, aplique el escalamiento acordado o el acuerdo de precedencia y obtenga una corrección o decisión de ingeniería consistente antes de que comience el trabajo de fabricación afectado.
¿Puede un plano PDF sustituir los archivos de taladrado y de capas?+
Normalmente debería acompañar, no reemplazar, los datos de fabricación legibles por máquina. Utilice el dibujo para definir requisitos y verificar la geometría importada; proporcionar los archivos reales de capas, perforaciones y rutas aceptados para la ruta de fabricación.
¿Esta lista de verificación define la capacidad de inspección de PCBArise?+
No. Es una plantilla de preparación del comprador. Especifique los resultados de inspección y pruebas necesarios para la construcción particular y alinéelos con la ruta de fabricación propuesta. Un campo de lista de verificación no es prueba de equipo, calificación o servicio incluido.
