In breve
Scegli la finitura per il pad più esigente sulla tavola. HASL è una finitura pratica per uso generale in cui il rischio di planarità di saldatura è basso; ENIG dà una superficie piatta di nichel/oro per denso SMT e pianificazione di stoccaggio più lunga; OSP mantiene i pad piatti al costo di finitura più basso quando la scheda può muoversi attraverso una finestra di assemblaggio definita. Metti la finitura sul disegno di fabbricazione, quindi controllalo contro il passo del pacchetto, il conteggio del riflusso, i contatti di prova e movimentazione di stoccaggio.
- Utilizzare senza piombo HASL per una finitura saldabile robusta e di uso generale quando la planarità del pad non è il vincolo limitante.
- Uso ENIG quando la tavola ha bisogno di una superficie piana per densa SMT o un piano di stoccaggio più lungo e controllato; non è un aggiornamento di affidabilità generale.
- Utilizzare OSP quando un veloce, controllato SMT percorso e materia di costo di finitura; gestione del piano e esposizione termica ripetuta attorno al processo OSP scelto.
- Nominare la finitura, la sequenza di assemblaggio, l'aspettativa di archiviazione e eventuali aree di contatto speciali nel pacchetto di fabbricazione.

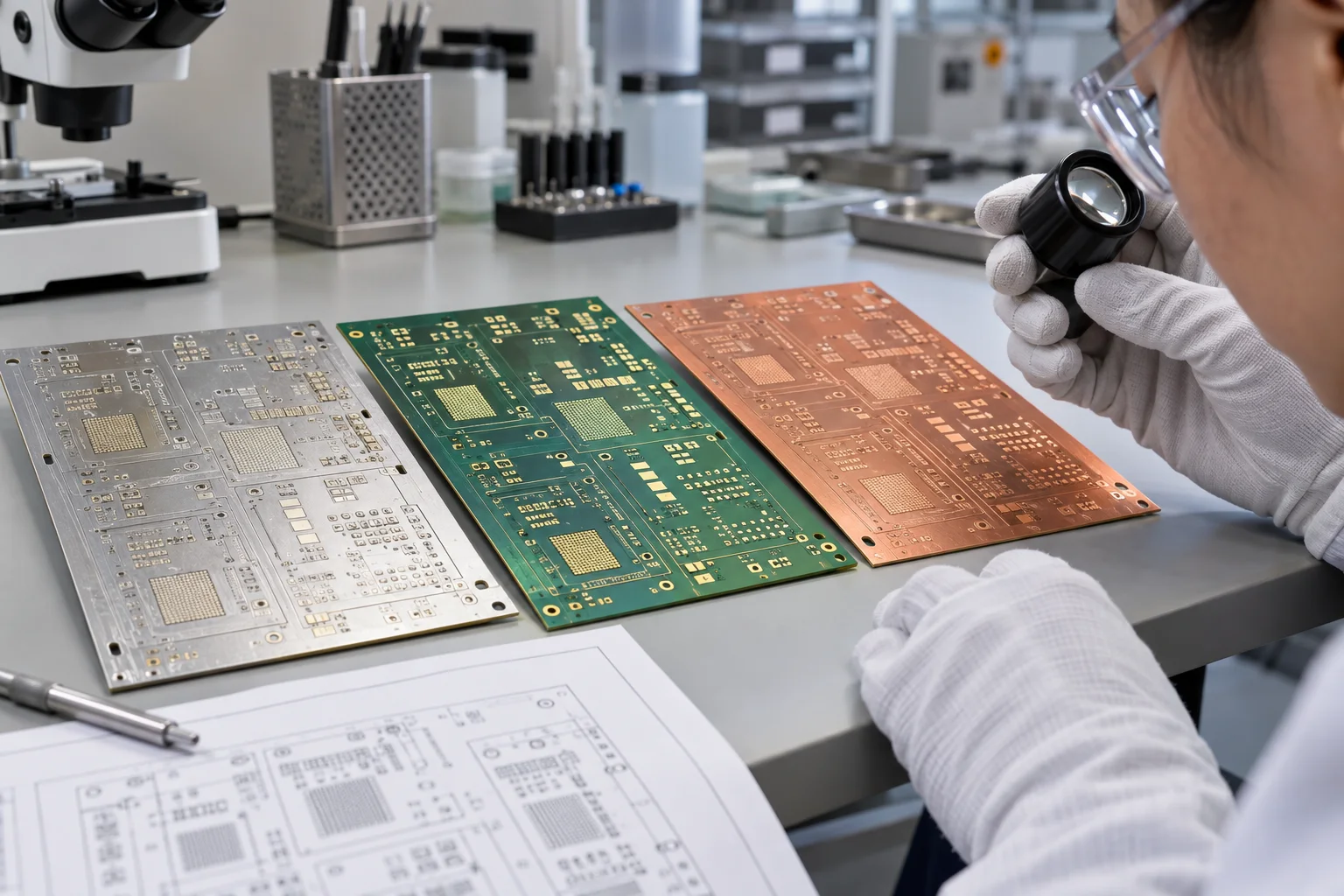

ENIG, senza piombo HASL e OSP protegge il rame esposto fino all'assemblaggio, ma risolvono diversi problemi di produzione. Scegli la finitura dal pacchetto più stretto della scheda, il numero di cicli di calore, per quanto tempo le tavole nude possono aspettare, e se le pastiglie esposte servono anche come prova o superfici di contatto. Per un acquirente che confronta le quotazioni, la domanda utile non è "quale finitura è premium?" È "quale finitura mantiene questo design rilasciato saldabile senza aggiungere un costo o gestione del rischio di cui non abbiamo bisogno?”
Quale finitura scegliere per primo?
Inizia con la funzione di assemblaggio più impegnativa. Una scheda di controllo con un foro passante pesante con una generosa spaziatura del tampone può accettare senza piombo HASL bene. Un denso QFN, BGA o connettore fine-pitch sposta la decisione verso una finitura piatta, spesso ENIG, A volte OSP quando il percorso di assemblaggio e la gestione è deliberatamente controllata. Se il bordo si siederà in azione, viaggi attraverso i handoffs interni multipli, o essere assemblato in più di un'operazione, rendere tale stoccaggio e sequenza termica esplicita prima di selezionare OSP.
| Finitura | Cosa dà l'acquirente | Dove ha bisogno di cure | Buona prima misura |
|---|---|---|---|
| Senza piombo HASL | Un rivestimento di saldatura, finitura generale con saldabilità familiare. | La superficie di saldatura livellata è meno planare rispetto alle finiture ad immersione; valutare densa o molto piccolo SMT terre piuttosto che presumere che stamperanno allo stesso modo. | Schede con generosa geometria del pad, contenuto del foro passante o semplice SMT. |
| ENIG | Una finitura piatta nichel / oro che si adatta denso SMT modelli di terra e un intervallo di stoccaggio bare-board più lungo pianificato. | Aggiunge il processo e costo materiale. Definire i requisiti e controlli in entrata invece di trattare l'aspetto oro come prova di una buona superficie saldabile. | Fine-pitch SMT, BGA/QFN-layout pesanti, o programmi che necessitano di un piano di stoccaggio controllato. |
| OSP | Una protezione organica molto piatta sul rame, comunemente considerata dove costo di finitura e ad alto volume SMT materia di flusso. | La sua pellicola protettiva è maneggevole- e termo-storia-sensibile. Allineare lo stoccaggio, riflusso e utilizzo del contatto di prova con il processo OSP approvato dall'assemblatore. | Veloce, controllato SMT flusso dove il percorso di assemblaggio è noto prima che le schede vengano rilasciate. |
Si tratta di un tavolo decisionale, non di un PCBArise claim di capacità o un sostituto per la guida del modello di terra di un fornitore di componenti. Ansys assembly design revisione e IPC’s BGA Guida all'implementazione entrambi trattano la finitura come un ingresso tra il modello del terreno, la pasta, lo stencil, il profilo termico e ispezionenon come garanzia stand-alone di rendimento.
Come fare flatness e Saldatura cambiare la scelta?
HASL Foglie di saldatura su rame esposto e è livellato con aria calda. La sua superficie non è così coplanare come ENIG o OSP, quindi un modello di terreno a passo ravvicinato ha meno margine per il contatto con pasta irregolare e componente posti a sedere. Che non fa HASL sbagliato per ogni SMT bordo; significa che il pacchetto più piccolo, non il resistore medio, dovrebbe impostare la regola. e il conteggio del lato di montaggio nel rilascio in modo che la finitura sia valutata rispetto alla scheda reale.

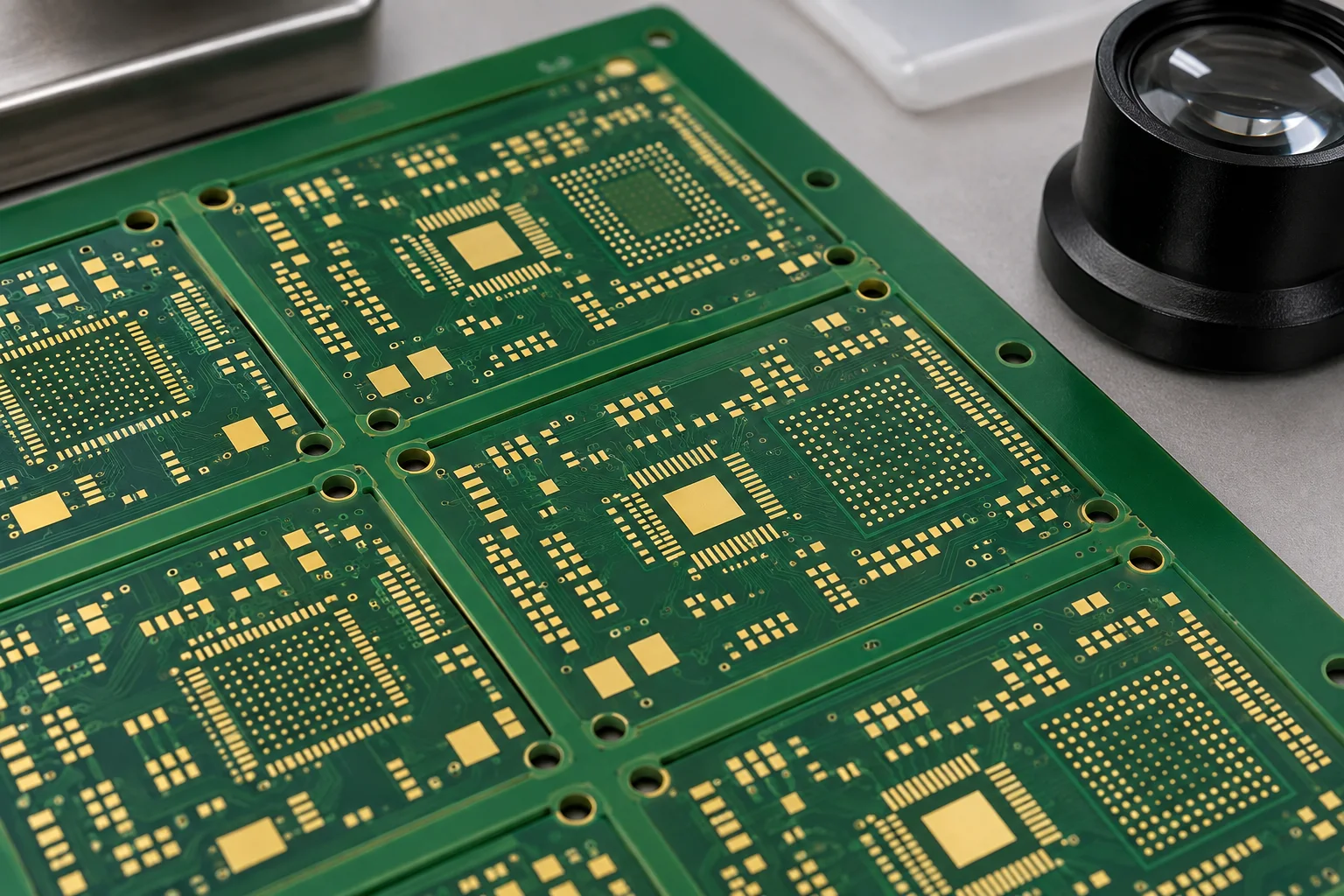

ENIG deposita nichel sotto un sottile strato di immersione-oro. L'oro visibile è uno strato di protezione, non un motivo per richiedere "più oro". La sua planarità è utile dove la stampa di pasta e il posizionamento richiede una geometria coerente del cuscinetto. Chiedi al costruttore di identificare le specifiche di finitura applicabili e l'assemblatore per confermare che il componente finisce, incollare e percorso di riflusso sono compatibili. Una selezione di finitura non può riparare un ingombro inadatto o apertura dello stencil.
OSP è un film protettivo organico su rame. Dà una terra piana, ma è destinato ad essere gestito come parte del processo di assemblaggio piuttosto che gestito come un rivestimento di connettore durevole. Se sonde di fissaggio, rilavorazioni ripetute o una lunga coda prima del montaggio sono probabili, chiamare quelli fuori presto. Gruppo di attività OSP esiste proprio perché la valutazione OSP include chimica, saldabilità e gestione del processo, non solo un confronto dei prezzi.
Cosa dovresti scrivere sul disegno di fabbricazione?
Scrivi il finale per nome, non come "finitura d'oro"” o “finitura senza piombo.” Poi aggiungi le decisioni che cambiano se può essere assemblato:
- Finitura superficiale: “ENIG,” “senza piombo HASL,” o il processo OSP approvato indicato nella specifica di acquisto.
- Percorso di assemblaggio: lati del bordo, riflusso atteso o sequenza selettiva-saldatrice, e se la costruzione include la saldatura a mano successiva o rilavorazione.
- Stoccaggio e manipolazione: Il divario atteso tra la fabbricazione e primo assemblaggio, più qualsiasi imballaggio controllato o le restrizioni di cottura fornite dal processo di finitura scelto.
- Superfici speciali: punti di prova, zone press-fit, zone wire-bond e contatti bordo. Questi possono richiedere un trattamento superficiale separato; non assumere silenziosamente una finitura serve ogni funzione.
- Base di accettazione: la specificazione del cliente o revisione standard applicabile e qualsiasi documentazione del fornitore richiesta.
Finitura superficiale: [ENIG / senza piombo HASL / Approvato OSP]. Assemblea: [uno/due] SMT side(s), [reflow/selective/hand] le operazioni elencate nelle note di compilazione. e gestito per il processo di finitura dichiarato fino al primo assemblaggio. Identificare eventuali contatti di prova, contatti di bordo o zone speciali del cuscinetto che richiedono un trattamento differente prima dell'attrezzaggio.
Questa nota rende la citazione comparabile: un fornitore non sta valutando un “gold board” non specificato, mentre un altro prezzo è uno standard. ENIG processo. Fornisce inoltre ai team di approvvigionamento P2 un modo concreto per confrontare le esclusioni senza confondere un elenco di opzioni di pagina di servizio con una promessa di progetto.
Come fare lo storage, il testing e costo modificare la risposta?

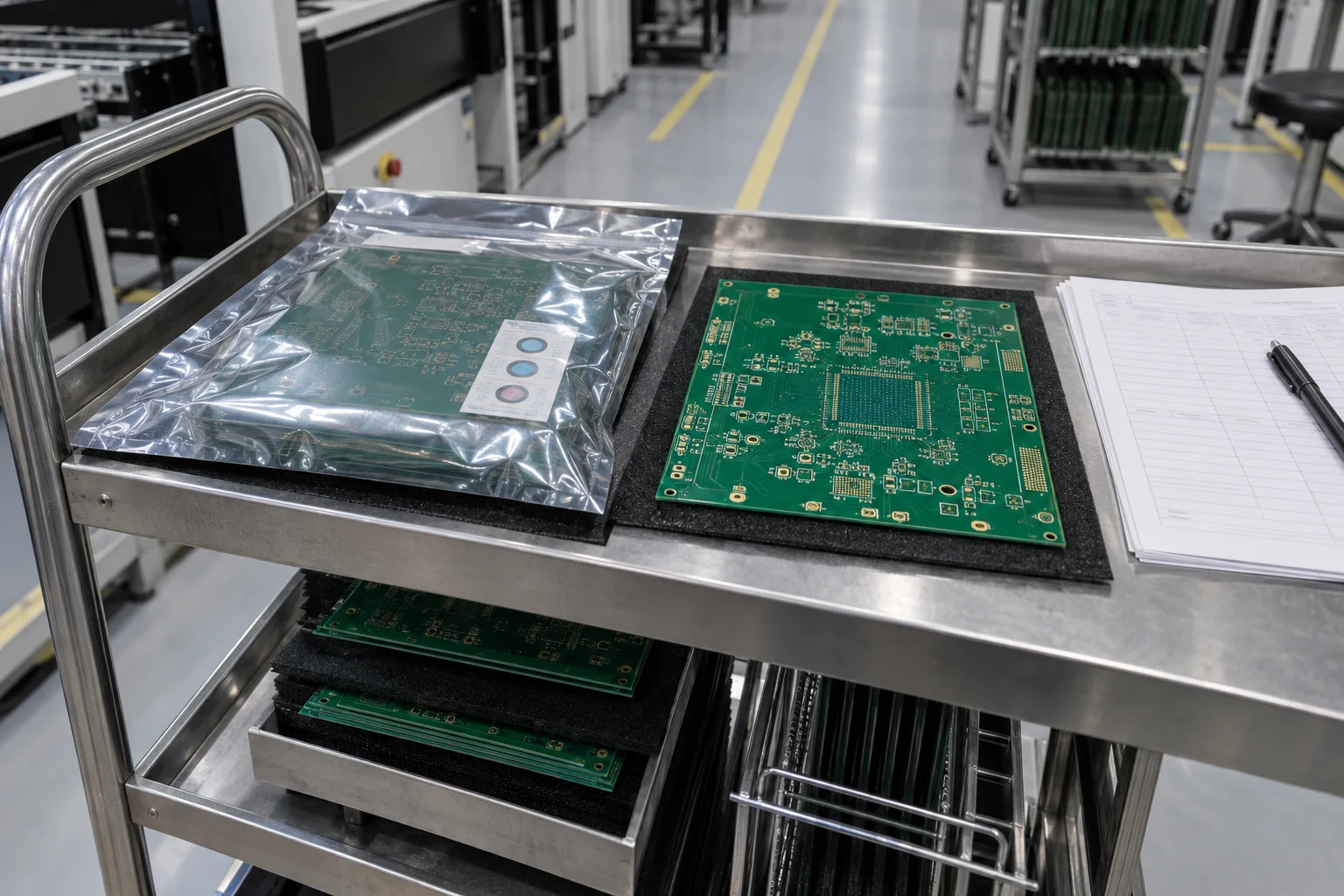

Lo stoccaggio è parte della decisione finale perché le tavole nude non sono tutte consumate il giorno in cui lasciano la fabbricazione. ENIG viene spesso selezionato dove è utile un intervallo di conservazione pianificato più lungo, mentre OSP ha bisogno di un percorso più deliberato dalla fabbricazione al montaggio. Non copiare un numero generico di shelf-life nel disegno: il valore applicabile dipende dal processo di finitura, imballaggio e specificazione del cliente. Invece, indica il tuo tempismo previsto e chiedere al fornitore di documentare la base di processo utilizzata per quella build.
Per i contatti di prova, considerare se le sonde toccheranno ripetutamente la finitura esposta senza saldatura. o superfici di usura, oro duro o Potrebbe essere necessario un altro trattamento dedicato; nessuno dei ENIG, HASL o OSP dovrebbe essere assunto per sostituire una finitura di contatto specificata. Il costo ha anche bisogno di contesto. ENIG’Il processo chimico e il contenuto di metallo prezioso può renderlo un elemento di linea più alto, ma il confronto pertinente è il costo della finitura rispetto al rischio di una superficie del pad che non si adatta al pacchetto più piccolo o Flusso di costruzione pianificato.
Tre errori di selezione finale da evitare
- Scegliendo per colore: “L’oro non si identifica ENIG spessore, controllo di processo o un rivestimento speciale del connettore. Nome la finitura reale e base di accettazione.
- Lasciare che il componente facile decida: una tavola può avere centinaia di passivi perdonatori e un dispositivo a punta fine che guida il requisito di pad-flatness.
- Dimenticare il viaggio post-fab: la decisione finale deve sopravvivere allo stoccaggio, al trasporto, ai lati del montaggio, alla prova e rilavorazione, non solo la citazione iniziale.
Per un confronto pronto per la produzione, inviare il disegno di fabbricazione, Gerber o ODB++ pacchetto, BOM, componenti vincoli terra-modello, sequenza di montaggio e piano di stoccaggio previsto insieme. Il PCB pagina di produzione spiega il contesto del servizio; i file di progetto definiscono la decisione finale per una build reale.
Informazioni sull'autore
PCBArise Electronics
PCBArise Elettronica pubblica questa guida per aiutare la progettazione e NPI i team preparano file di produzione più chiari. I requisiti per qualsiasi build reale sono confermati dal suo attuale pacchetto di progettazione.
FAQ
Domande comuni
È ENIG Sempre meglio di HASL o OSP?+
Numero. ENIG è una scelta forte quando i cuscinetti piatti e materiale di stoccaggio pianificato, ma costa di più e non sostituisce i buoni modelli della terra, progettazione della pasta o controllo di processo. Lead-free HASL può montare tavole con geometria perdonatrice, mentre OSP può adattarsi a un controllo, veloce SMT percorso. Scegli dal pacchetto limitante e Sequenza di compilazione.
è senza piombo HASL adatto per la fine-pitch PCB Assemblaggio?+
Può essere adatto solo se il modello di terra reale e processo assemblatore hanno margine di planarità sufficiente. Trattare la parte più piccolo punto come il punto di decisione, rivedere la sua impronta e stencil, e non dedurre l'idoneità dai componenti più grandi della scheda.
Quando dovrei scegliere OSP?+
Scegli OSP quando hai bisogno di una superficie piana e può controllare il percorso dalla fabbricazione attraverso l'assemblaggio, compreso lo stoccaggio, la manipolazione e esposizione termica. Mettere quel percorso nel brief di fabbricazione; OSP non è un sostituto universale per un test-contatto durevole o finitura connettore.
Cosa PCB finitura superficiale dovrei specificare per BGA o QFN pastiglie?+
Iniziare con una finitura piatta come ENIG o un percorso OSP approvato, quindi verificare l'esatto modello di terra, pasta di saldatura, stencil e piano di riflusso per il pacchetto. La finitura da sola non prova un BGA o QFN si assemblerà correttamente.
Fai ENIG, HASL o Lavoro OSP per contatti edge?+
Non dare per scontato. Le superfici di usura e possono richiedere un trattamento a contatto selettivo o in oro duro dedicato. Identificare quelle aree separatamente sul disegno in modo che il fabbricatore non applichi la normale finitura saldabile a una funzione di usura.
