En bref
Thermique PCB Le design commence par là où le pouvoir est perdu et comment la chaleur quitte la planche. Le cuivre lourd peut aider à transporter le courant et Chemins de diffusion de la chaleur en cuivre; un noyau métallique PCB introduit une base de diffusion de chaleur derrière une couche isolante. Comparez le chemin complet à travers des interfaces, dissipateur thermique et les conditions ambiantes, puis valider la construction choisie pour votre produit.
Une thermique PCB ne fonctionne que dans le cadre d'un parcours thermique complet entre les composants et l'environnement environnant. ou un noyau métallique, cartographier les pertes de puissance, chemins de cuivre, diélectrique, interface de montage et conditions de refroidissement. Il est ainsi plus facile de voir si le problème limitant est le courant, la propagation de la chaleur ou une interface en dehors de la carte.
Utilisez les mêmes entrées thermiques pour comparer Cuivre lourd PCB, Noyau métallique PCB et les besoins de l'application décrits sur Électronique de puissance PCB. Toute valeur de matériau, limite de courant ou résultat thermique doit être confirmée pour le projet libéré.
Cuivre lourd ou métal-core PCB: qui résout le problème de chaleur?
Choisir seulement après avoir cartographié le courant électrique et Le cuivre lourd est évalué lorsque la section transversale du conducteur, la distribution du courant et La construction à noyau métallique est évaluée lorsque la chaleur doit traverser une couche isolante dans un épandeur métallique. ou interface mécanique. La voie correcte dépend du diélectrique, de l'isolement, de la géométrie, de l'assemblage et Conditions de refroidissement.

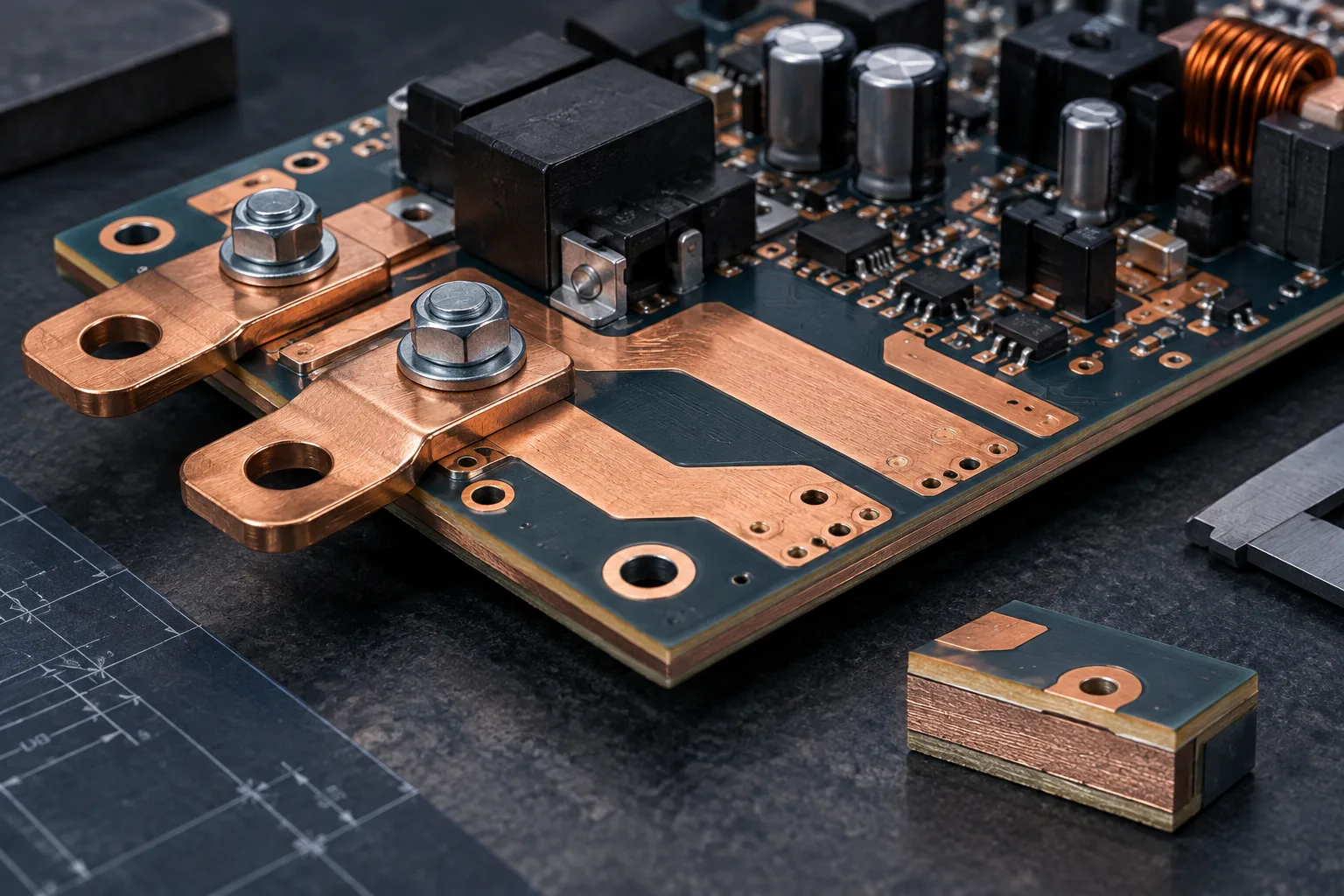

Illustration générée par l'IA : PCB en cuivre lourd pour une application d'électronique de puissance.
Construire une carte d'entrée thermique avant l'empilage
Énumérer chaque source de perte significative par état de fonctionnement: continu, intermittent, démarrage, surcharge et Enregistrez comment la perte a été calculée, la limite de température qui la régit, la plage ambiante, le débit d'air. ou hypothèses de boîtier, orientation de montage, sources de chaleur à proximité et l'évier extérieur prévu ou interface châssis.
Les périphériques analogiques Texas Instruments et mettent tous deux l'accent sur le chemin PCB autour des vias exposés et. Traitez le guidage du paquet comme une entrée dans le modèle d'application, puis vérifiez le modèle de terrain réel, la connexion à la soudure, les conditions aux limites du réseau en cuivre et.
Tracer la chaleur du composant à l'ambiant

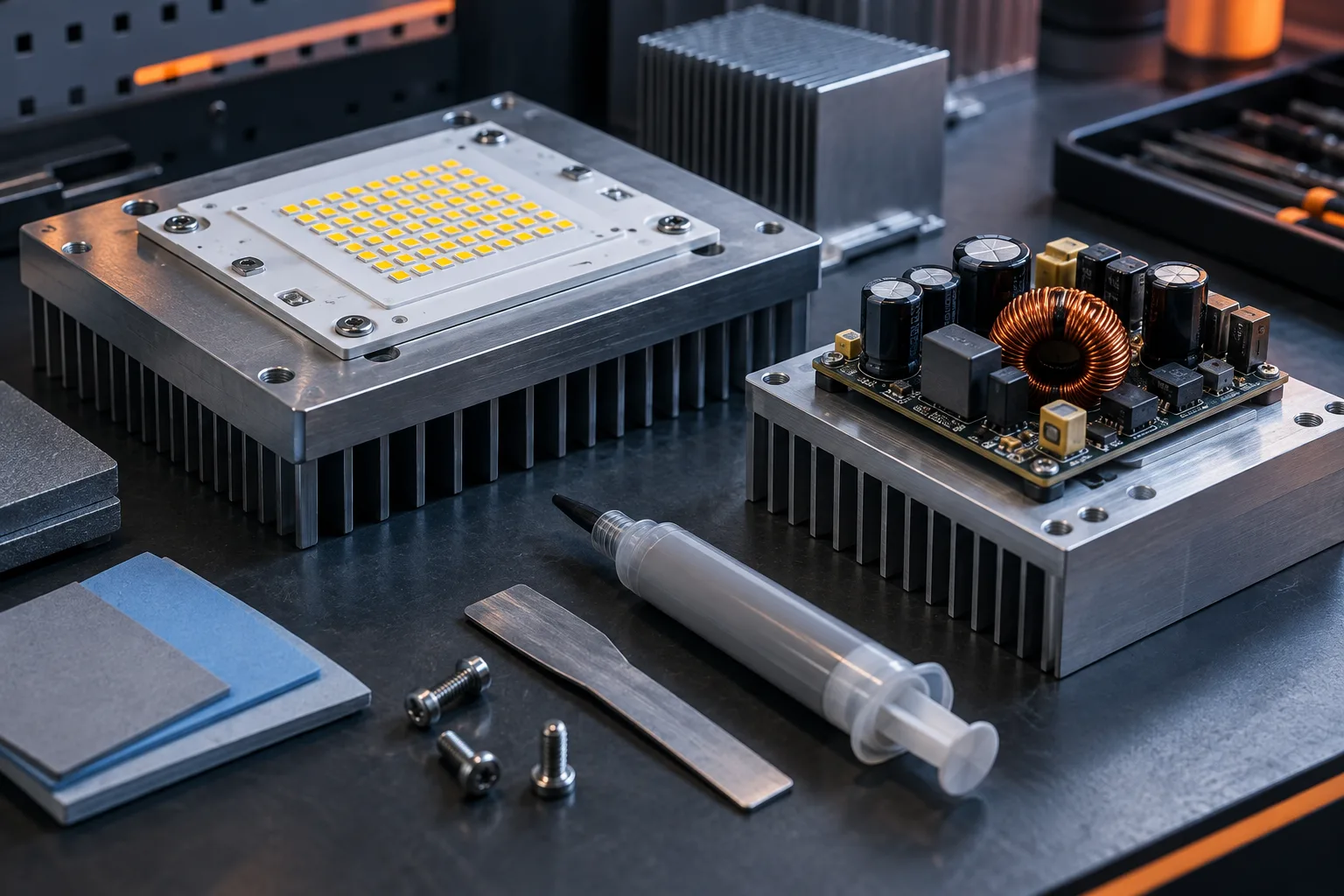

Illustration générée par l’IA : Composants d’épandeur de chaleur en aluminium Metal-core PCB et.
| Prise de décision | Questions à répondre | Preuves à conserver |
|---|---|---|
| Chaleur et sources de courant | Où, quand et combien de perte de courant ou se produit? | Base de calcul, états de fonctionnement et révision |
| Limites de température | Quel composant, diélectrique, soudure ou interface régit? | Datasheet ou exigence de projet et base de marge |
| Conditions limites | Quel montage ambiant, flux d'air, boîtier et s'applique? | Entrées du modèle et |
| Construction de panneaux | Quel cuivre, diélectrique, vias ou coeur transporter la chaleur et courant? | Sortie de la géométrie et |
| Acceptation | Que sera modélisé, mesuré ou inspecté? | Méthode, emplacements, états, limites propriétaire et |
Le cuivre lourd change plus que la surface du conducteur
Un cuivre plus lourd peut soutenir une distribution de courant ou objectif de diffusion de la chaleur, mais le résultat final dépend également de traces de cols, de plots, de trous plaqués, de transitions de couches, d'équilibre du cuivre, de gravure et l'empilement diélectrique. Le goulot d'étranglement critique peut s'asseoir à un connecteur, borne, par l'intermédiaire du champ ou terre plutôt que dans la région de cuivre la plus large.
Donnez au fabricant une carte actuelle et la géométrie qui ne peut pas changer. Demandez comment le cuivre fini affecte l'espacement de la ligne et, les caractéristiques plaquées, l'enregistrement, la symétrie d'empilage et la finition de surface choisie. Évitez de convertir un tableau de courant générique en une évaluation de projet sans la même géométrie de conducteur, l'environnement etQ.
La construction Metal-core ajoute une route basée sur l'interface
Un substrat métallique isolé ou autre construction de noyau métallique place une couche métallique derrière un système diélectrique de sorte que la chaleur peut se propager vers une interface mécanique. Le diélectrique reste une partie du chemin électrique thermique et. Son épaisseur, exigence électrique, système de matériau, motif de cuivre, géométrie du noyau et contact à la structure externe doit être examiné ensemble.
Le noyau métallique ne définit pas à lui seul la température de jonction. Couverture de soudure, coussinet de composant, diélectrique, contact carte-puits, matériau d'interface, planéité, fixations, flux d'air et le châssis de l'évier ou peut dominer différentes parties du chemin. Indiquez si la carte est le dernier diffuseur de chaleur ou un lien dans un ensemble de refroidissement plus grand.
Noyau de cuivre lourd versus métal
| Question | Route du cuivre lourd | Parcours Metal-core |
|---|---|---|
| Concentration de conception primaire | Distribution de courant et conduction de cuivre dans une construction rigide multicouche ou | Transfert de chaleur par diélectrique dans une structure de montage à étalement métallique ou |
| Apports critiques | Carte actuelle, cycle de service, géométrie du cuivre, transfert de couche et | Carte de perte, système diélectrique, besoin d'isolation, conditions de contact externes du noyau et |
| Interaction d'assemblage | Masse thermique, conception de pad, soudure et | Conception de tampon, soudure, support de carte, interface de montage de planéité et |
| Question des éléments de preuve | Les transitions et des conducteurs libérés répondent-elles à l'acceptation thermique électrique et? | Est-ce que le chemin complet de source à environnement répond à l'exigence de température du projet? |
Certaines conceptions peuvent combiner des approches; d'autres sont contraintes par la densité de routage, l'assemblage double face, l'isolation, le coût mécanique ou. La comparaison doit être effectuée sur la même méthode d'acceptation des cas d'exploitation et, et non sur des propriétés de titre non liées.
Les avions en cuivre et ont besoin d'une destination définie
Vias peut connecter un terrain de composant à l'interne ou cuivre du côté opposé, mais leur effet dépend du placement, du trou fini, du placage ou remplissage, processus de soudure et la zone disponible pour recevoir et Les dispositifs analogiques avertissent que le potentiel électrique exposé au tampon doit également être vérifié à partir de la documentation des composants. Un via thermique n'est pas utile simplement parce qu'il apparaît sous un emballage; le chemin en aval et La méthode d'assemblage doit être intentionnelle.
Demandez au fournisseur de composants, PCB fabricant et assembleur d'examiner le même modèle de terrain. Via-dans-pad traitement, risque de mèche de soudure, conception de pochoir, vide acceptation et inspection peut affecter la connexion thermique. Ces choix appartiennent à la fabrication et assemblage paquet.
La mesure de modèle et doit partager des conditions
Documenter les propriétés des matériaux et hypothèses d'interface utilisées dans la simulation, y compris leur source et Définir les états de puissance, la température ambiante, le débit d'air, le montage, les hypothèses d'émissivité, le cas échéant et où la température est évaluée. Pour la mesure, les capteurs d'état ou méthode d'imagerie, emplacements, critères de stabilisation, charge de fonctionnement et incertitude.
Un modèle peut comparer les trajectoires candidates; un prototype de mesure peut tester le système assemblé dans des conditions spécifiées. Aucun des deux ne devient une classification universelle. Conservez les preuves avec la carte exacte, le composant, l'assemblage et révisions mécaniques qu'il représente.
Choisir et tester la voie thermique
Illustration générée par l'IA: Ingénieur évaluant le comportement thermique de PCB avec une caméra infrarouge.
- Sources de perte de carte, chemins de courant, états de fonctionnement et régissant les limites de température.
- Définissez l'ambiance, le flux d'air, le boîtier, les interfaces de montage de l'évier externe et.
- Comparez les constructions conventionnelles à noyau métallique et en cuivre lourd à ces entrées.
- Modèle de refroidissement externe en cuivre, diélectrique, vias, paquets, contacts et comme un seul chemin.
- Passez en revue les contraintes mécaniques de fabrication, d'assemblage et d'inspection et avec les fournisseurs.
- Relâchez la pile sélectionnée, la méthode d'acceptation et révision contrôlée plan de preuves.
Thermique PCB liste de contrôle de devis
- Gerber ou ODB++, foret, empilement et étirage mécanique contrôlé.
- Liste des composants, le placement et a identifié des sources de courant de chaleur ou.
- État de fonctionnement, cycle d'utilisation, conditions ambiantes de refroidissement et.
- Températures admissibles ou augmente et la source de chaque limite.
- Cuivre, diélectrique, noyau, via et exigences d'isolation.
- Exigences d'assemblage exposées, pochoir, soudure, inspection et.
- Évier externe, châssis, matériau d'interface, fixation contraintes de planéité et.
- Modèle, prototype d'essai, rapports d'attentes de changement d'approbation et.
Soumettre le paquet contrôlé par Obtenez une soumission pour un projet spécifique PCB fabrication Incluez des hypothèses non résolues afin que la rétroaction technique puisse les fermer avant que la voie thermique ne soit libérée.
FAQ
Questions courantes
Le cuivre lourd PCB est-il meilleur que le métal-core PCB pour la gestion de la chaleur?+
Le cuivre lourd est souvent évalué pour la conduction de cuivre de distribution actuelle et ; la construction de métal-noyau est évaluée pour le transfert à travers une couche isolante dans un épandeur métallique. Comparez les deux contre les mêmes sources, les conditions d'acceptation de et.
Quelles entrées sont nécessaires pour la conception thermique PCB?+
Fournir des pertes de composants et chemins de courant, états de fonctionnement, limites de température, air ambiant et, boîtier et montage, empilage, cuivre et via la géométrie, interfaces de dissipateur de chaleur externes, détails de montage et le modèle prévu ou méthode de test.
Les vias thermiques réduisent-ils toujours la température des composants ?+
Leur effet dépend du modèle de terrain, via la construction, le processus de soudure, le cuivre connecté et où ce cuivre rejette la chaleur.Review the complete path et the component manufacturer's electrical et assembly guide.
Une valeur thermique de la fiche technique peut-elle prédire la température finale PCB ?+
Le résultat final dépend également de la carte, de la connexion de soudure, des composants à proximité, du montage, du flux d'air, des interfaces de refroidissement externes du boîtier et.
Comment valider une conception thermique PCB ?+
Utilisez un modèle documenté et/ou mesure de prototype avec puissance déclarée, ambiant, flux d'air, montage, emplacements de capteur et Limites d'acceptation. Gardez les résultats liés à la carte exacte, le composant, l'assemblage et Révisions mécaniques.
Que dois-je envoyer pour un devis en cuivre lourd ou metal-core PCB?+
Envoyer les données de fabrication, l'empilement, le placement, les cartes de perte actuelles et, les conditions de fonctionnement, les limites de température, les besoins d'isolation du matériau et, les interfaces thermiques, les exigences d'assemblage et le plan de preuve ou d'inspection demandé.
