En bref
Le plan d’assemblage PCB doit lever les ambiguïtés visuelles laissées par la BOM et les données de placement : face représentée, orientation des composants polarisés, emplacement des connecteurs et pièces mécaniques, notes et variantes applicables. Gardez-le lié à la même révision validée que la CAO, la BOM et le CPL.
- Montrez des vues lisibles du dessus et du dessous avec les repères des composants et un sens de lecture défini.
- Indiquez la première broche, la polarité et l’orientation des pièces détrompées ou asymétriques lorsque l’empreinte prête à confusion.
- Signalez les positions DNP, variantes, montages manuels, pièces mécaniques et notes spéciales sans recopier toute la BOM.
- Comparez le plan à la BOM et aux données de placement avant de publier un dossier unique à révision contrôlée.
Le dessin de l'assemblage devrait répondre à ceci: À quoi devrait ressembler la planche finie? Il affiche les vues des composants inférieurs du et, les indicatifs lisibles, l'orientation des pièces sensibles à la polarité, le placement matériel du connecteur et, et uniquement les notes de construction qui ne sont pas déjà claires dans les données de placement BOM ou.
Ce que le dessin d'assemblage doit montrer
Commencez par un aperçu de la carte, la révision, le titre et unités ou échelle où les dimensions sont utilisées. Rendre les vues du bas et indubitables: étiqueter la direction de visualisation et inclure une donnée reconnaissable comme un trou de montage ou. Afficher les contours des éléments et Le guide d’assemblage-documentation d’Altium couvre ces fondamentaux de dessin.
Le dessin n'est pas un remplacement pour le dessin de fabrication. Ce dernier définit les dimensions de la construction de la carte et; la vue d'assemblage explique les pièces montées et Présentation de la documentation-paquet IPC De même, il sépare le but du dessin du reste de la définition du produit.

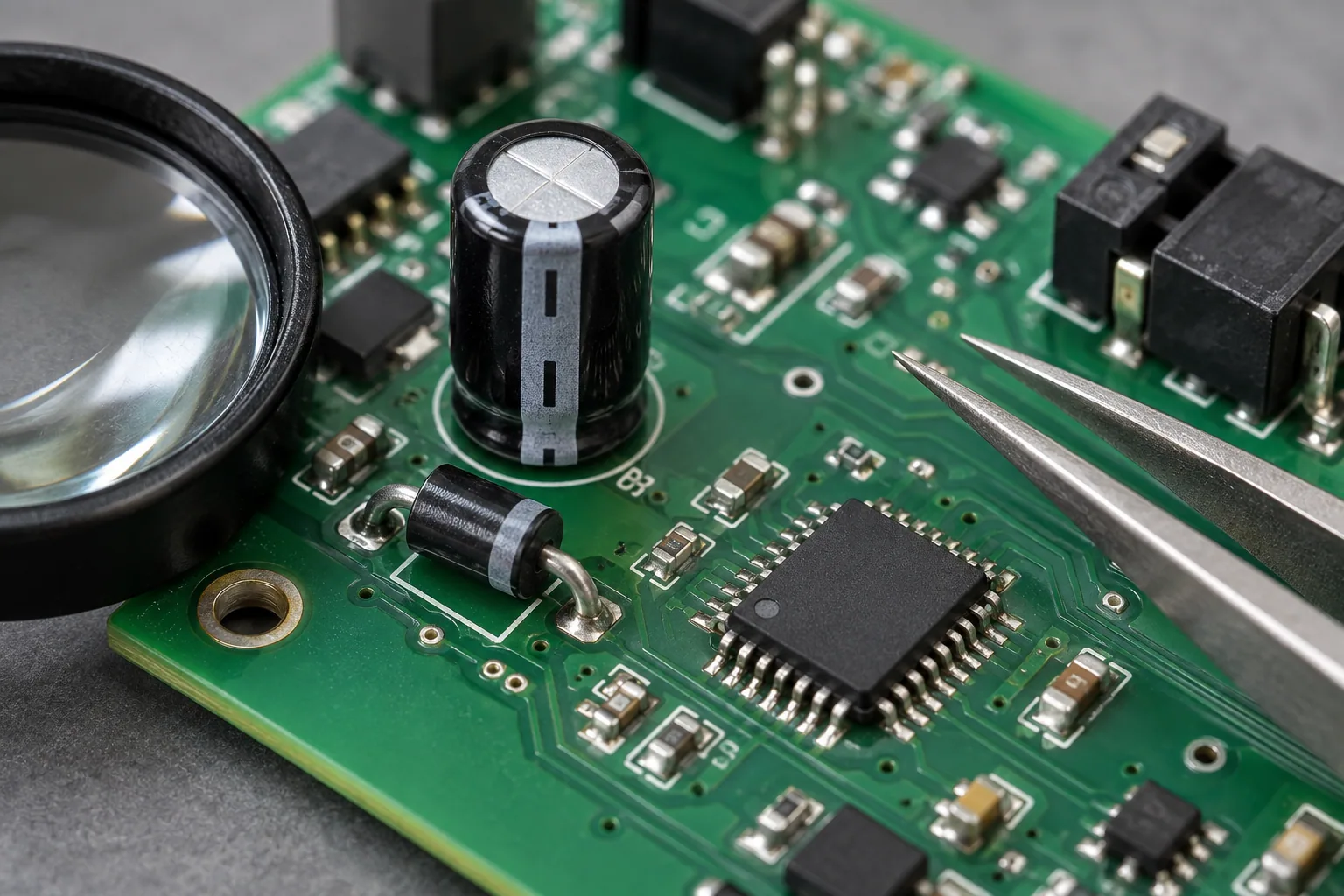

Polarité et orientation: montrer ce qu'un fichier de coordonnées ne peut pas
Une ligne CPL peut dire que U7 est tourné 90°, mais il ne dit pas à un humain si une épingle doit faire face au coin de la carte. ou coin numéroté si nécessaire. Pour diodes et LEDs, montrer la cathode correcte ou Pour les condensateurs électrolytiques, identifiez la convention de polarité utilisée par la pièce réelle. et Pour les connecteurs à clé, indiquez la direction d'accouplement. et loquet ou Côté clé. Eurocircuits’ pin-one et guide de rotation illustre pourquoi l'orientation a besoin d'une convention explicite plutôt que d'une hypothèse d'angle universelle.
Si la sérigraphie PCB est absente, cachée après le placement ou potentiellement trompeur, le dessin d'assemblage a besoin d'une vue détaillée sans ambiguïté. Guide d'entrée d'assemblage de PCBWay appelle également des informations pin-one de polarité claire et.
Dessin d'assemblage, BOM et CPL : à qui appartient la réponse ?
| Question de l'acheteur | Source primaire | Contre-vérification |
|---|---|---|
| Quel composant exact est approuvé? | BOM Alternants agréés et | Désignateur et variante sur dessin/CPL |
| Où est-il placé ? | Coordonnées Pick-et-place/CPL | Esquisse du dessin côté et |
| De quel côté est-il confronté ? | Dessin d'assemblage plus fiche technique de la pièce | Rotation de la machine et |
| Comment le matériel ou est-il installé? | Assemblage dessin et build note | BOM et conception mécanique |
| Quelles positions ne sont pas adaptées ? | Variante BOM ou matrice à ajustement contrôlé | Dessin et CPL |
Ce sont des sorties complémentaires, et non des versions concurrentes de la même instruction. Vue d’ensemble assemblage-sortie d’Altium décrit les rôles distincts de BOM, pick-et-place données et dessins. Lorsque les trois ne sont pas d'accord, ne choisissez pas tranquillement celui qui semble plausible. Enregistrer la divergence et émettre un package corrigé, contrôlé.
Construire des notes qui valent la peine d'être mises sur le dessin
Utilisez des notes pour les instructions qui changent l'itinéraire d'assemblage ou Les exemples incluent une étape d'installation manuelle spécifiquement approuvée, une hauteur de connecteur ou exigence en matière de sièges, orientation mécanique de la quincaillerie, zone de dégagement pour une partie d'accouplement, vue d'inspection requise, ou un identificateur de variante. Indiquer la partie applicable ou emplacement, pas de «manipulation spéciale requise» sans sujet.
Ne copiez pas un tableau de composants complet dans le dessin si le BOM est la source de la pièce contrôlée. Les informations répétées sont périmées. Si une note d'assemblage modifie un matériau, ou critère d'acceptation, identifier qui l'approuve et où la décision contrôlée est enregistrée. Ceci est particulièrement important pour les connecteurs élevés, les dispositifs polarisés et pièces installées après le reflow.
Un flux de libération pour un dessin qui peut réellement être construit
Avant la sortie, imprimez le dessin à la taille qu'utilisera une équipe de production. Un lecteur peut-il distinguer U7 de U1, voir la vue du dessous correctement et trouver toutes les marques de polarité critiques ou? Ensuite, superposez ou le comparer avec l'exportation de placement. prévol pick-et-place les problèmes de rotation et de coordonnées de captures que le dessin imprimé seul ne peut pas exposer.
Liste de contrôle compacte pour votre prochain transfert
- Même révision de variante de carte et à travers des données de fabrication, dessin de BOM, CPL et.
- Vues du bas du haut et étiquetées, avec une donnée claire et désignateurs lisibles.
- Pin un, diode/LED et polarité du condensateur, et connecteur clavetage montré le cas échéant.
- Positions optionnelles DNP et liées à une décision d'ajustement contrôlé.
- Pièces installées à la main, quincaillerie, sièges et dégagements mécaniques appelés.
- Toute inspection, tester ou instruction de manutention liée à un emplacement et référence d'acceptation.
- Remplacez les dessins retirés du paquet de libération.
Lorsque le dessin laisse toujours une question d'orientation ou ouverte, incluez cette question avec les fichiers actuels pour un projet spécifique. assemblage PCB ou DFM avisLe but n'est pas de rendre le document plus long; c'est de rendre la décision de construction visible avant les parties reach de la ligne.
A propos de l'auteur
PCBArise Electronics
PCBArise Electronics publie ce guide pour aider les équipes de conception et NPI à préparer des fichiers de fabrication plus clairs. Les exigences pour toute construction réelle sont confirmées à partir de son package de conception actuel.
FAQ
Questions courantes
Faut-il un plan d’assemblage si je dispose déjà d’une BOM et d’un fichier pick-and-place ?+
Pour une transmission fiable, fournissez une vue d’assemblage ou des instructions visuelles contrôlées équivalentes. La BOM identifie les pièces et le fichier de placement donne les coordonnées ; ils ne précisent pas toujours la première broche, le détrompage des connecteurs, les pièces mécaniques ou les notes spéciales.
Que devrait inclure un dessin assemblage PCB?+
Inclure marqué haut et vues du bas, révision de la carte et datum, désignateurs lisibles, polarité et pin-one marques, orientations tapées, matériel ou détails mécaniques pertinents, DNP ou variantes notes et exceptions de construction spécifiques.
La polarité et doit-elle être marquée à la fois sur le dessin PCB et?+
Le marquage clair PCB est utile, mais il peut être caché, ou ambigu. Conservez le dessin de l'assemblage et comme référence contrôlée, en particulier pour les paquets où une marque peut être mal lue.
Comment les composants du dessous doivent-ils être montrés?+
Étiquetez la vue du bas et et indiquez sa convention de visualisation. Utilisez une donnée reconnaissable ou pour qu'un lecteur puisse distinguer une vraie vue du bas d'une vue du haut en miroir.
Où les informations DNP doivent-elles vivre?+
La matrice d'ajustement contrôlée BOM ou devrait prendre la décision d'ajustement. Le dessin de l'assemblage devrait marquer visuellement les positions affectées, et les données de placement actif doivent être d'accord.
Que se passe-t-il si le dessin de l'assemblage entre en conflit avec le BOM ou CPL ?+
Confirmez la version et prévue, corrigez les sorties sources, retirez les fichiers remplacés et et libérez un paquet cohérent avant l'assemblage.
